QRP端馈套件组装教程

此文档为BTE的QRP端馈套件组装教程

套件物料清单 BOM

开始组装

1.绕制振子补偿线圈

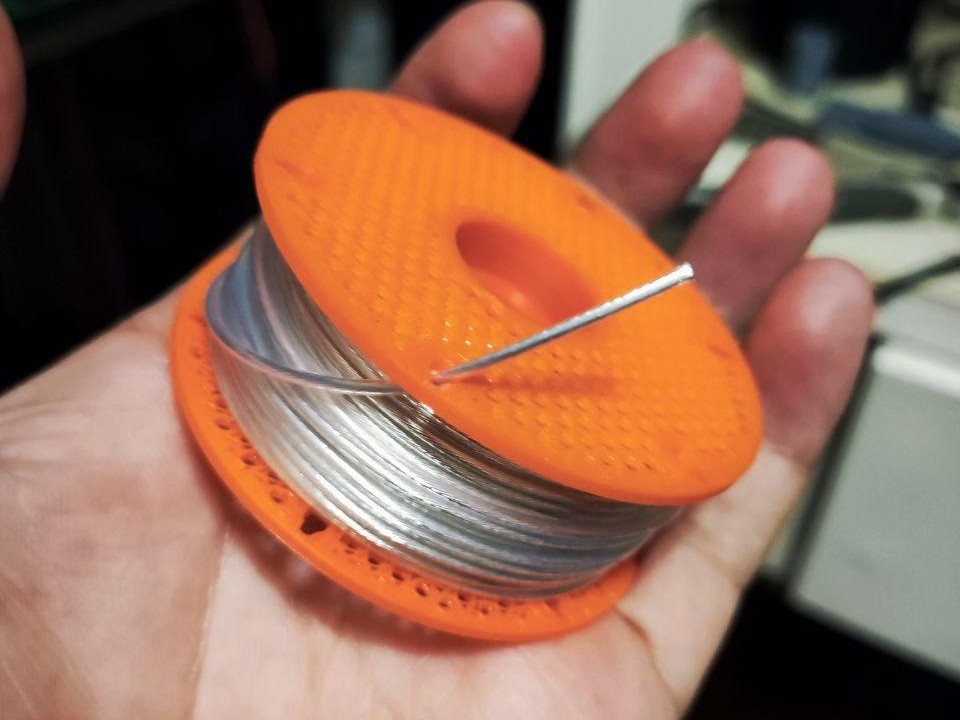

取出镀银线：

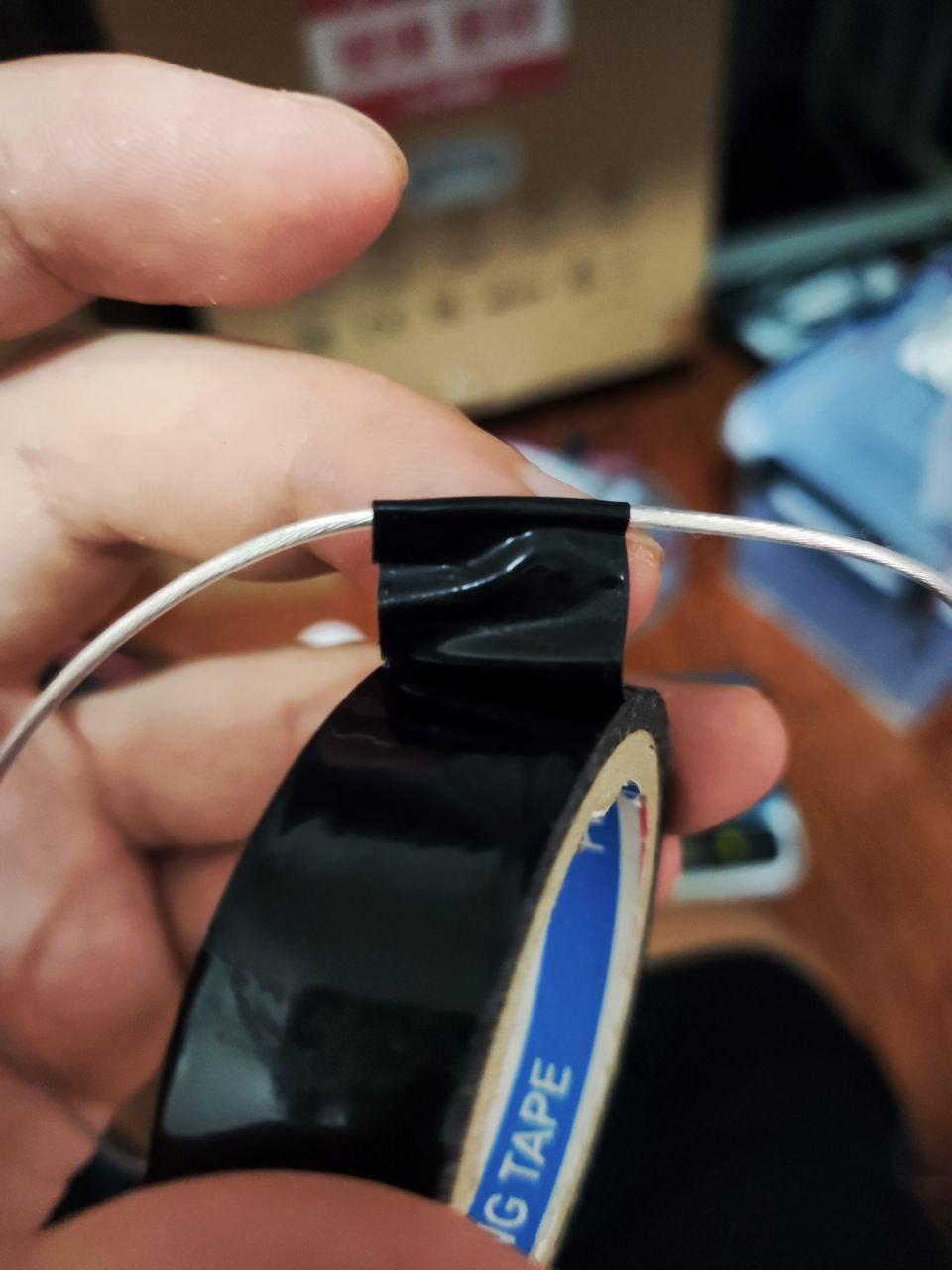

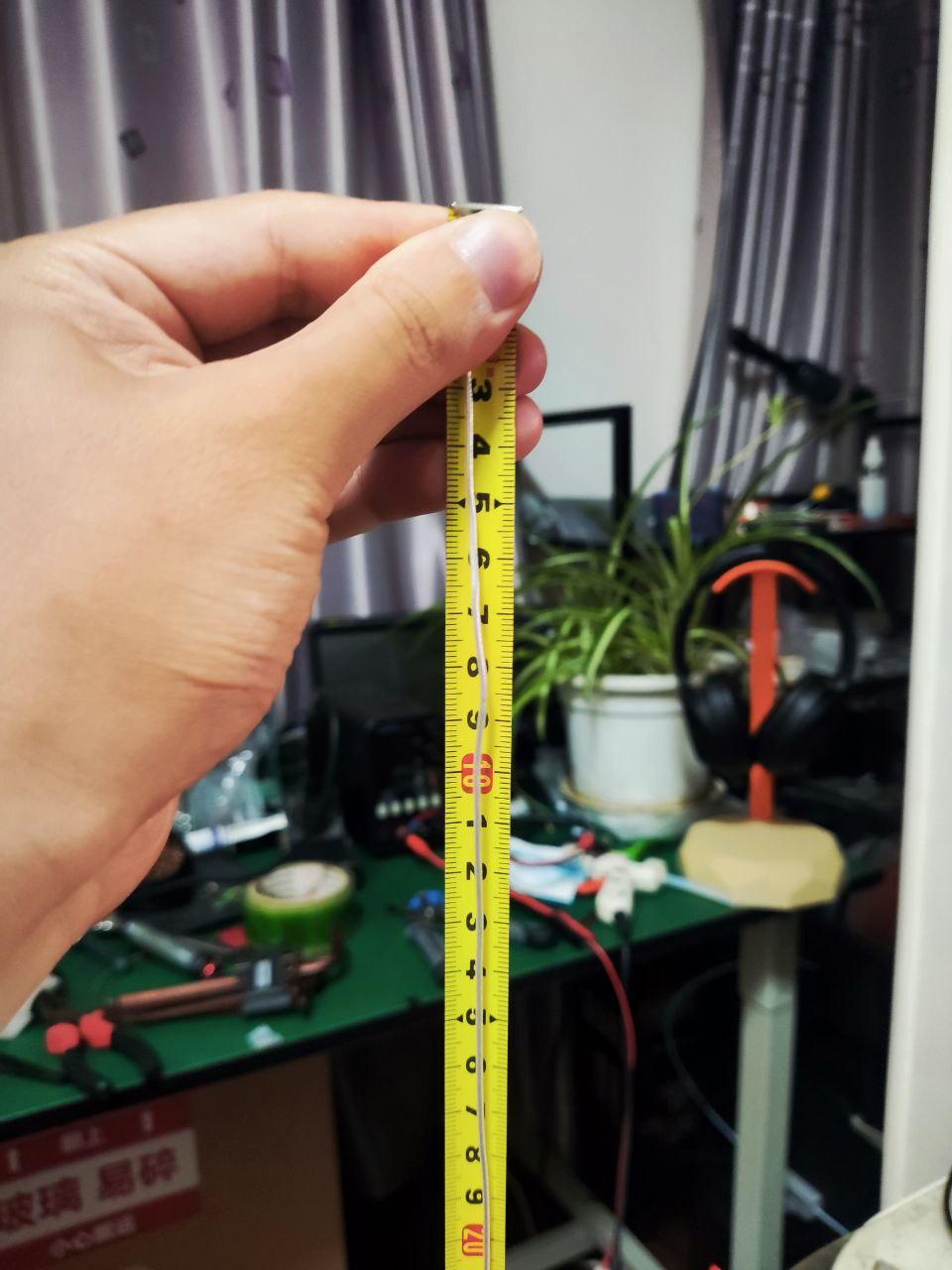

取出线头，测量约283cm的长度，并使用胶布做一个记号：

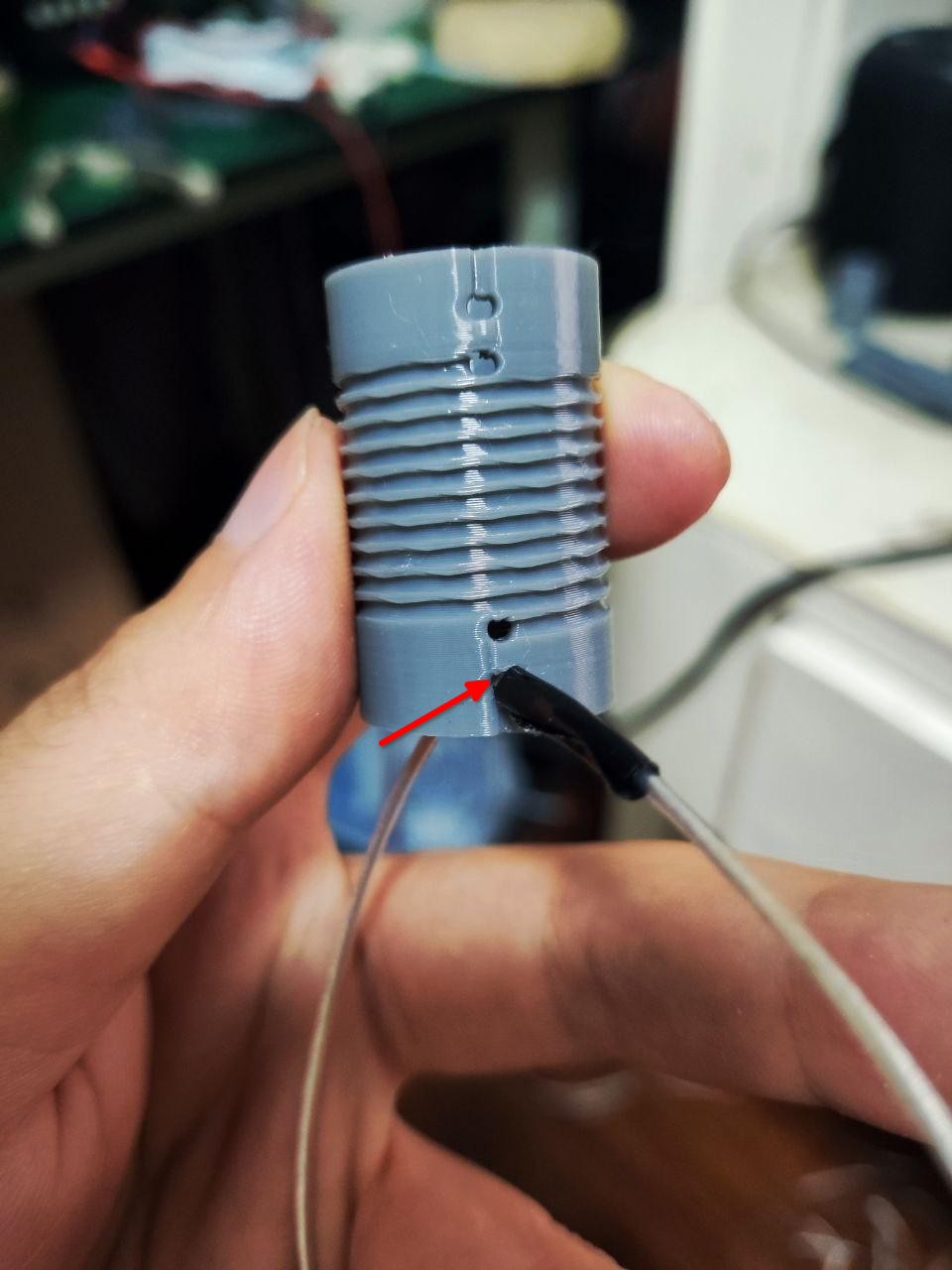

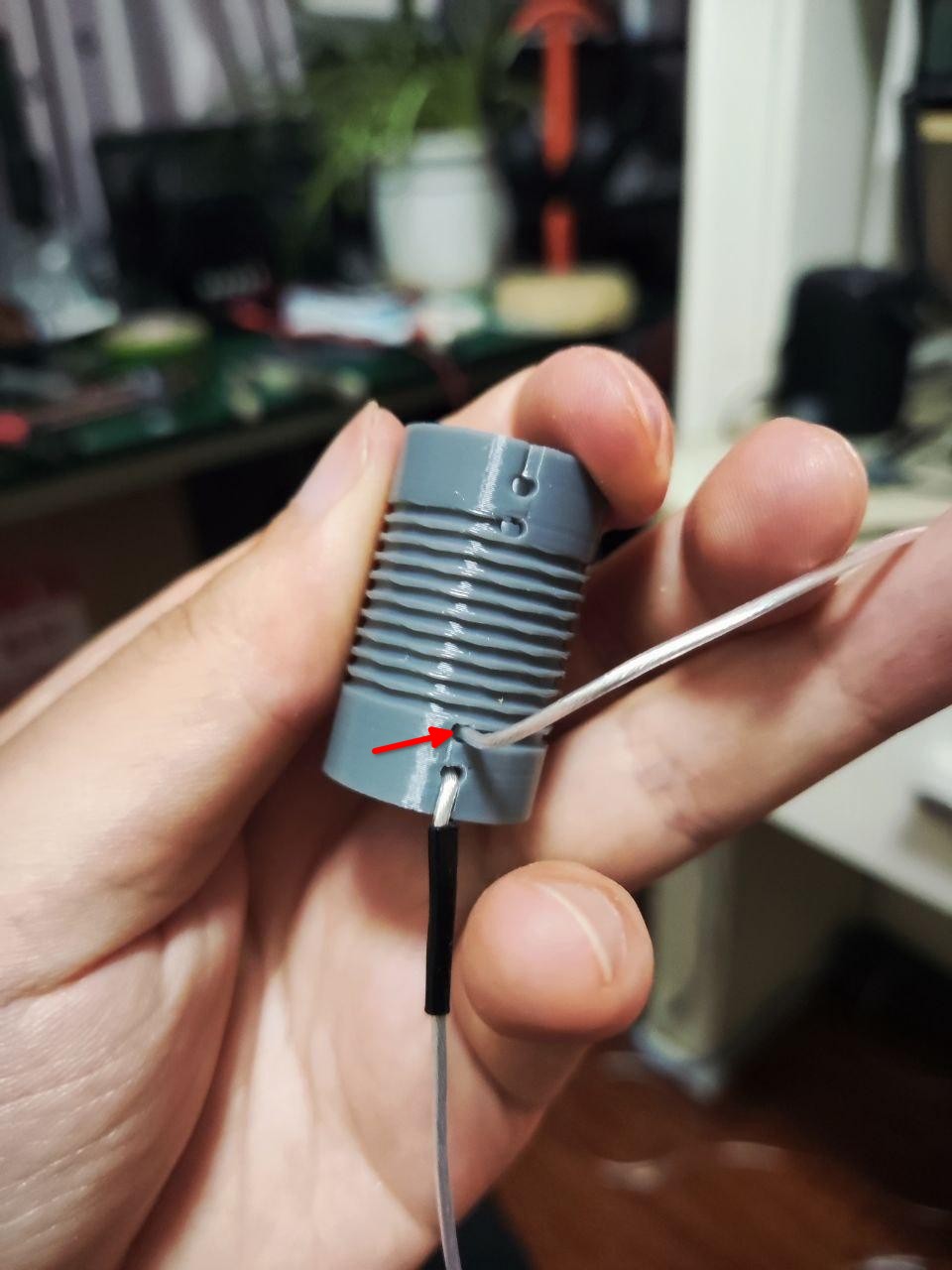

拿出线圈骨架，将线头从最下方的孔从外向内穿入，直到胶带记号处：

将线头从下方第二个孔从内向外穿出，并拉紧：

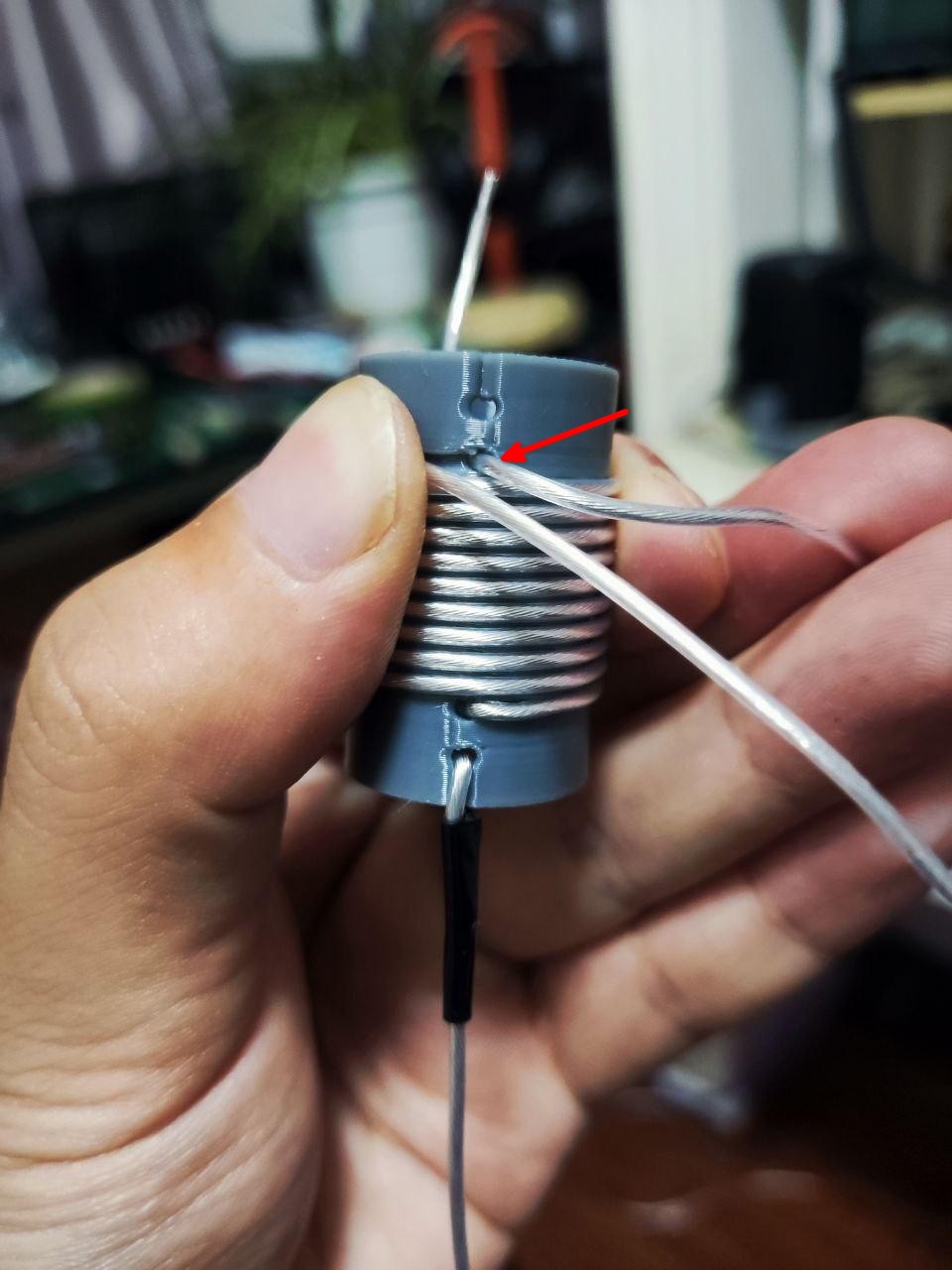

将线头顺着骨架上的凹槽缠绕（共10圈），并将线头从上方第二个孔从外向内穿入拉紧，注意线不要线交叉、重叠：

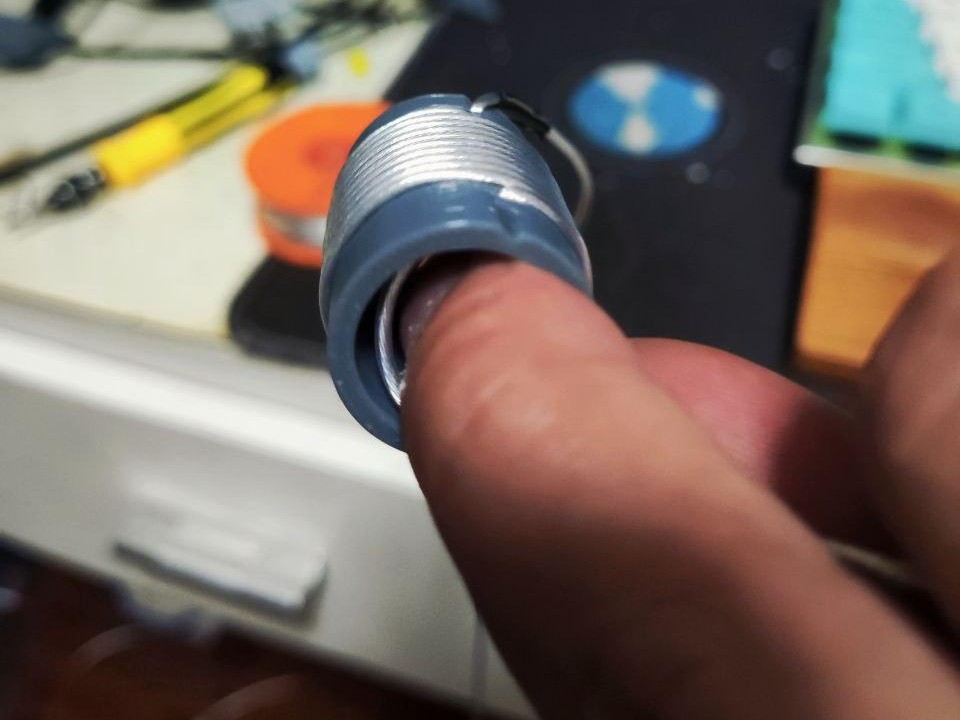

利用食指转动，确保将线拉紧:

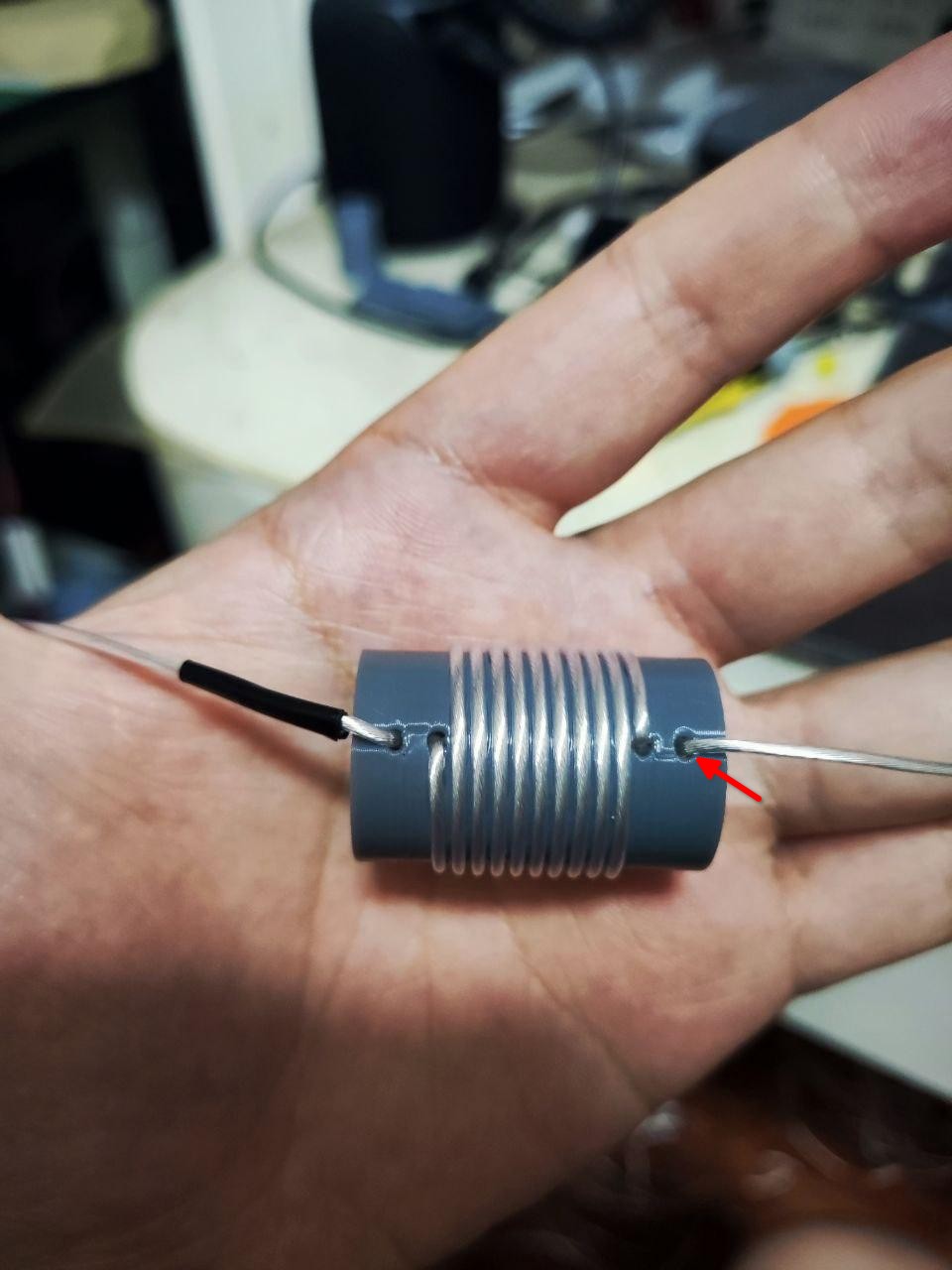

将线头从最后一个孔从内向外穿出并拉紧，完成后如图：

2.焊接黄色香蕉插

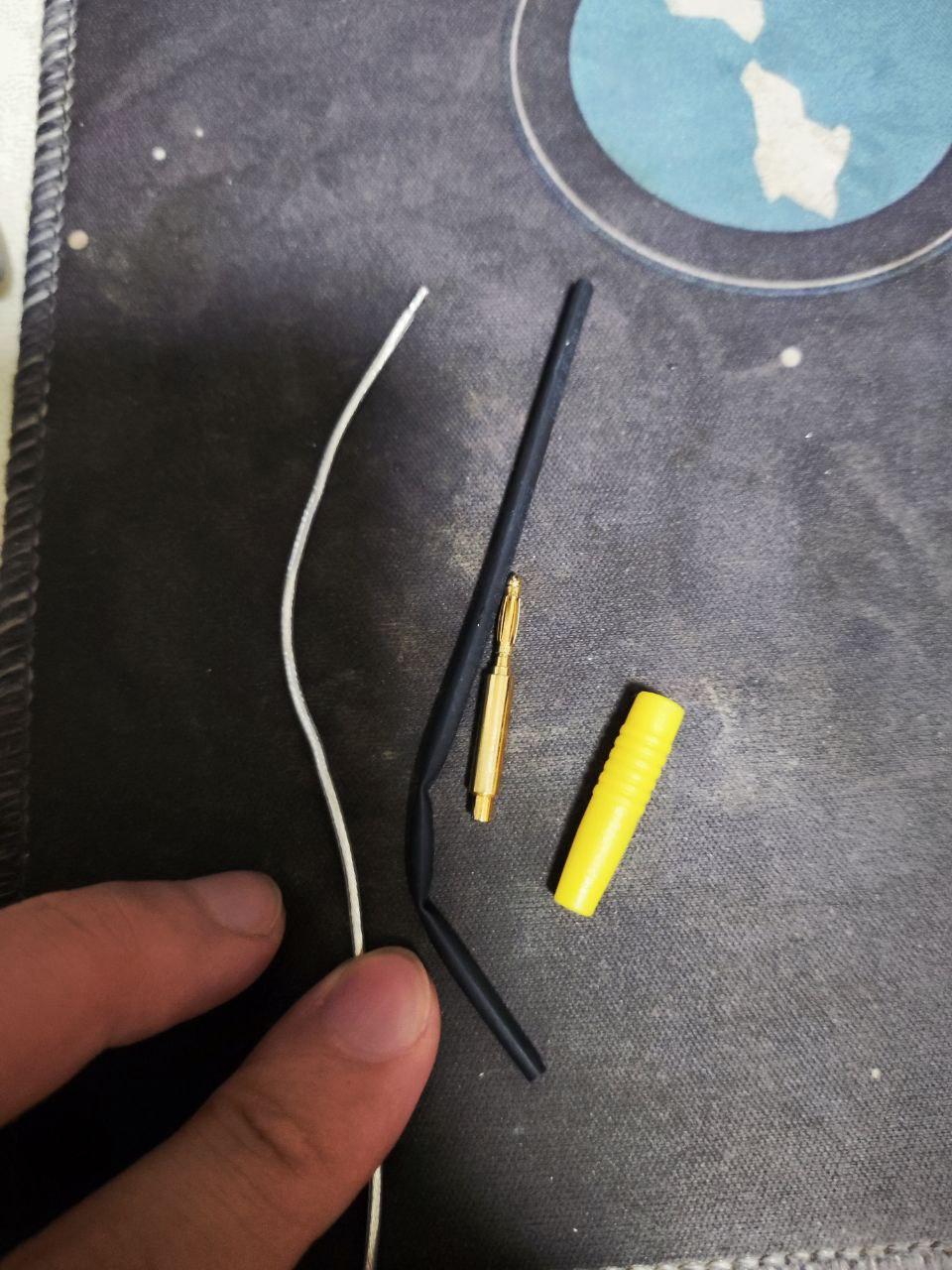

取出 10cm 热缩管，香蕉插针、黄色护套：

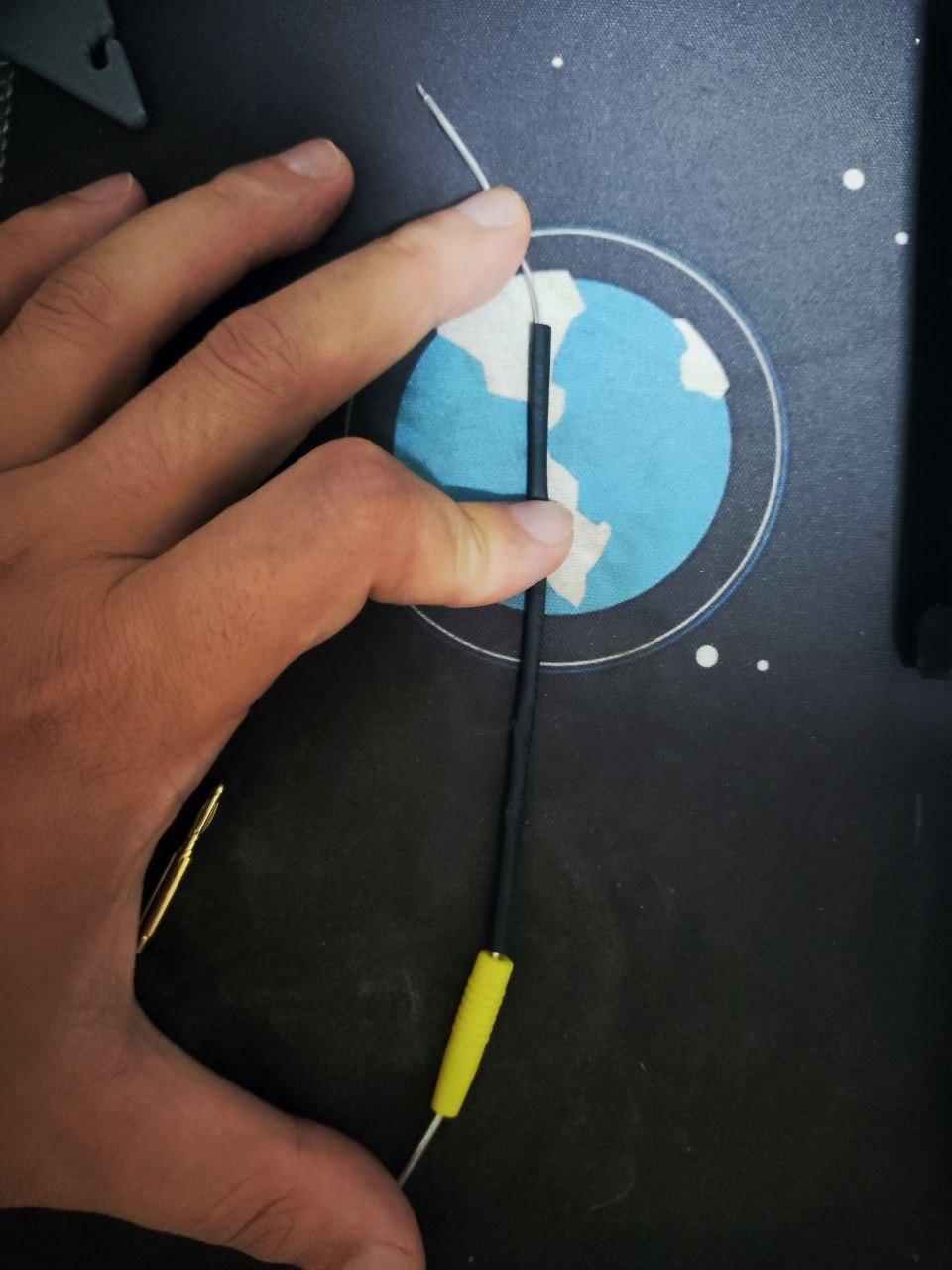

依次将黄色护套、10cm 热缩管穿入镀银线：

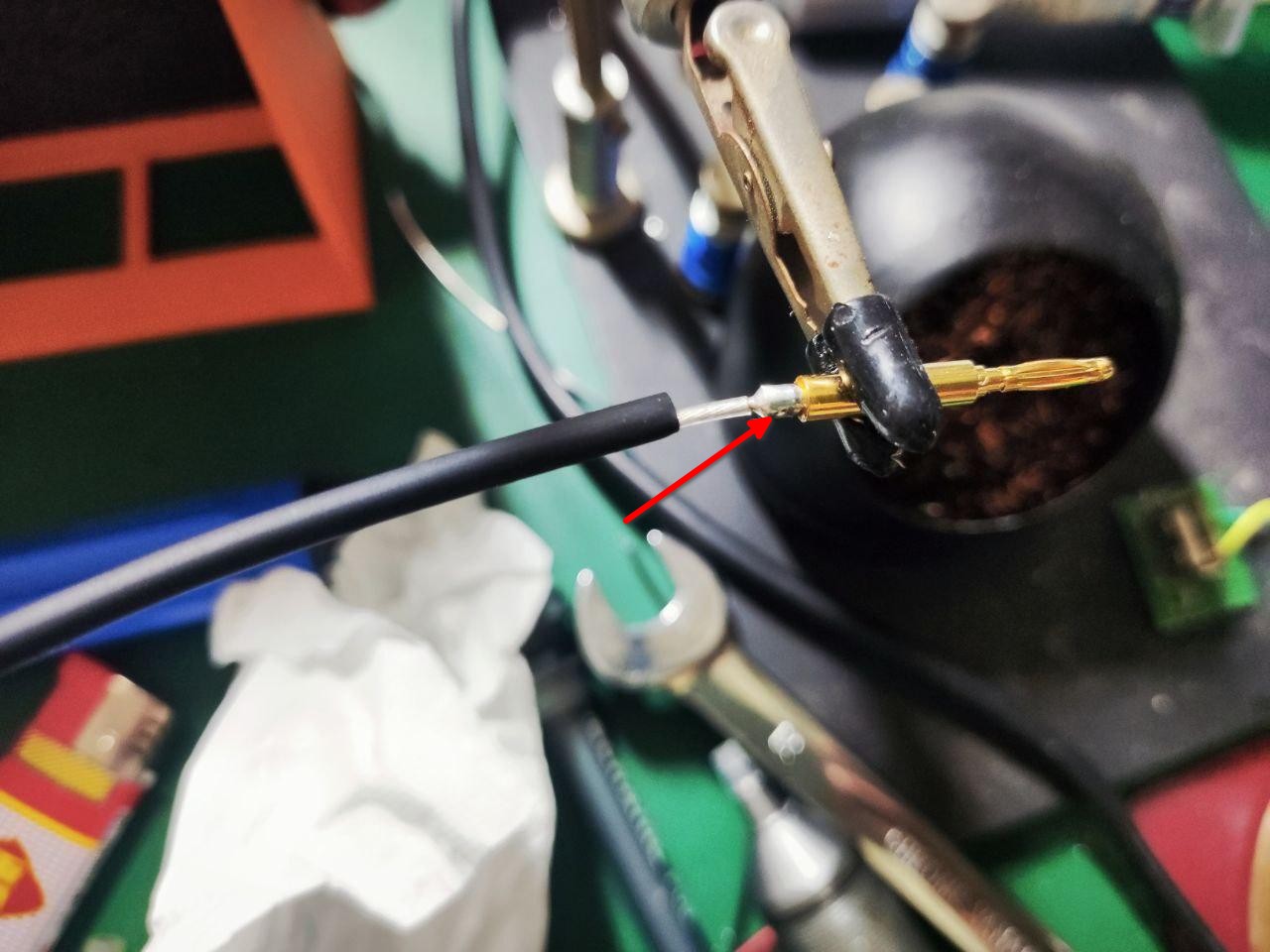

剥除线头绝缘外皮，并用焊锡将线头与香蕉插针焊接到一起：

将热缩管滑动到香蕉插根部，加热热缩管使其收缩：

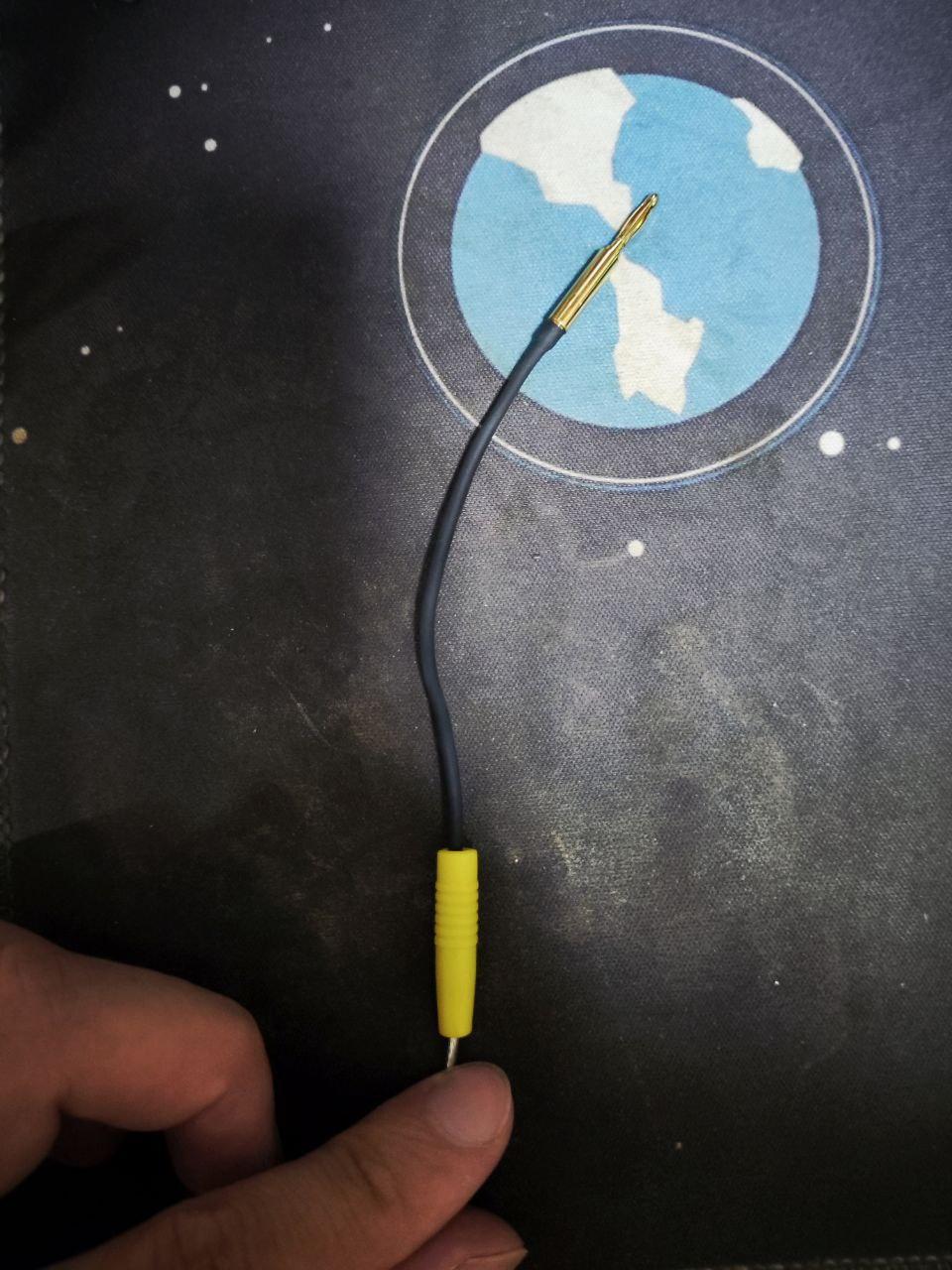

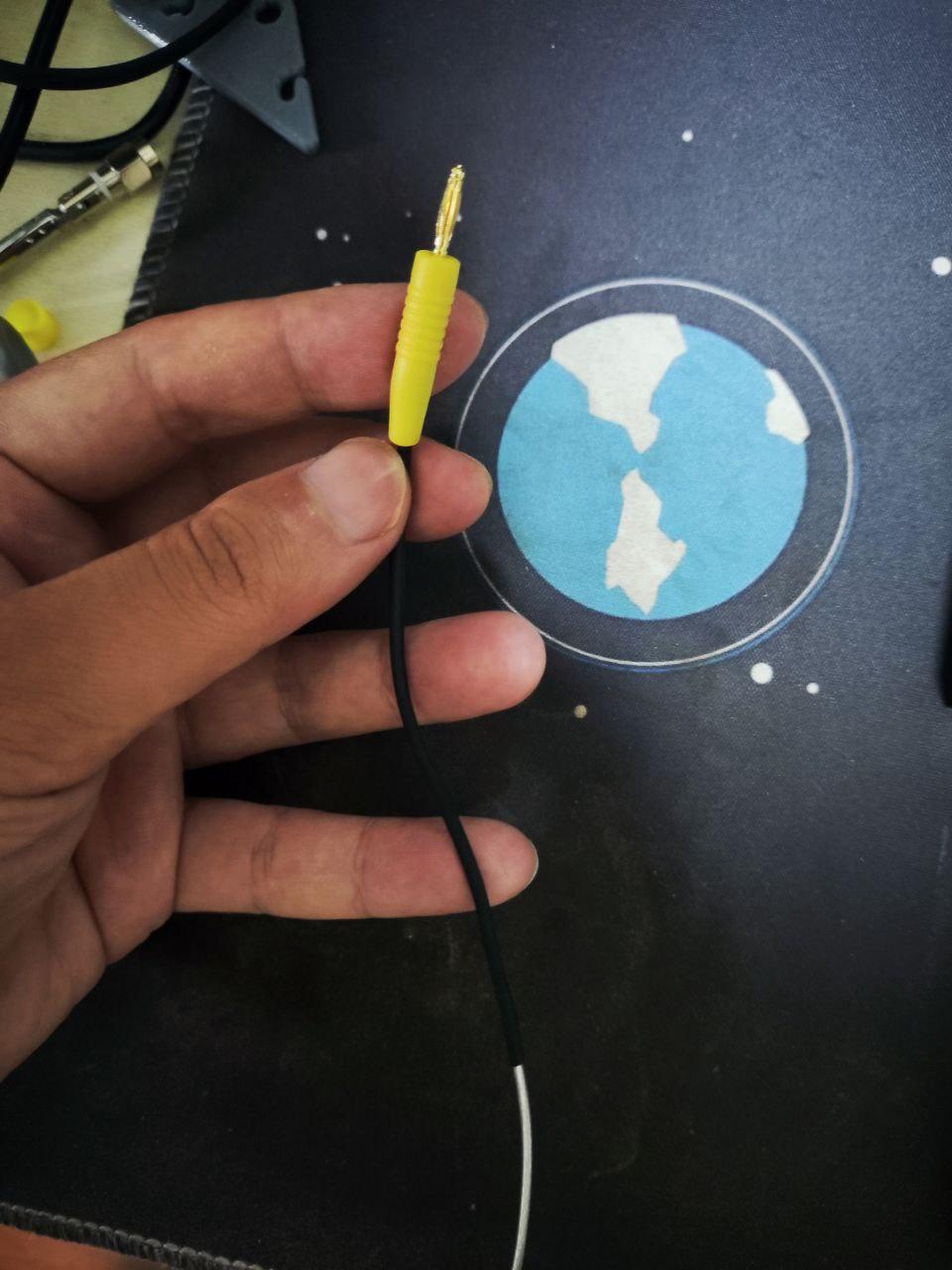

将黄色护套向上滑动，并将香蕉插头装入：

3.安装香蕉插座

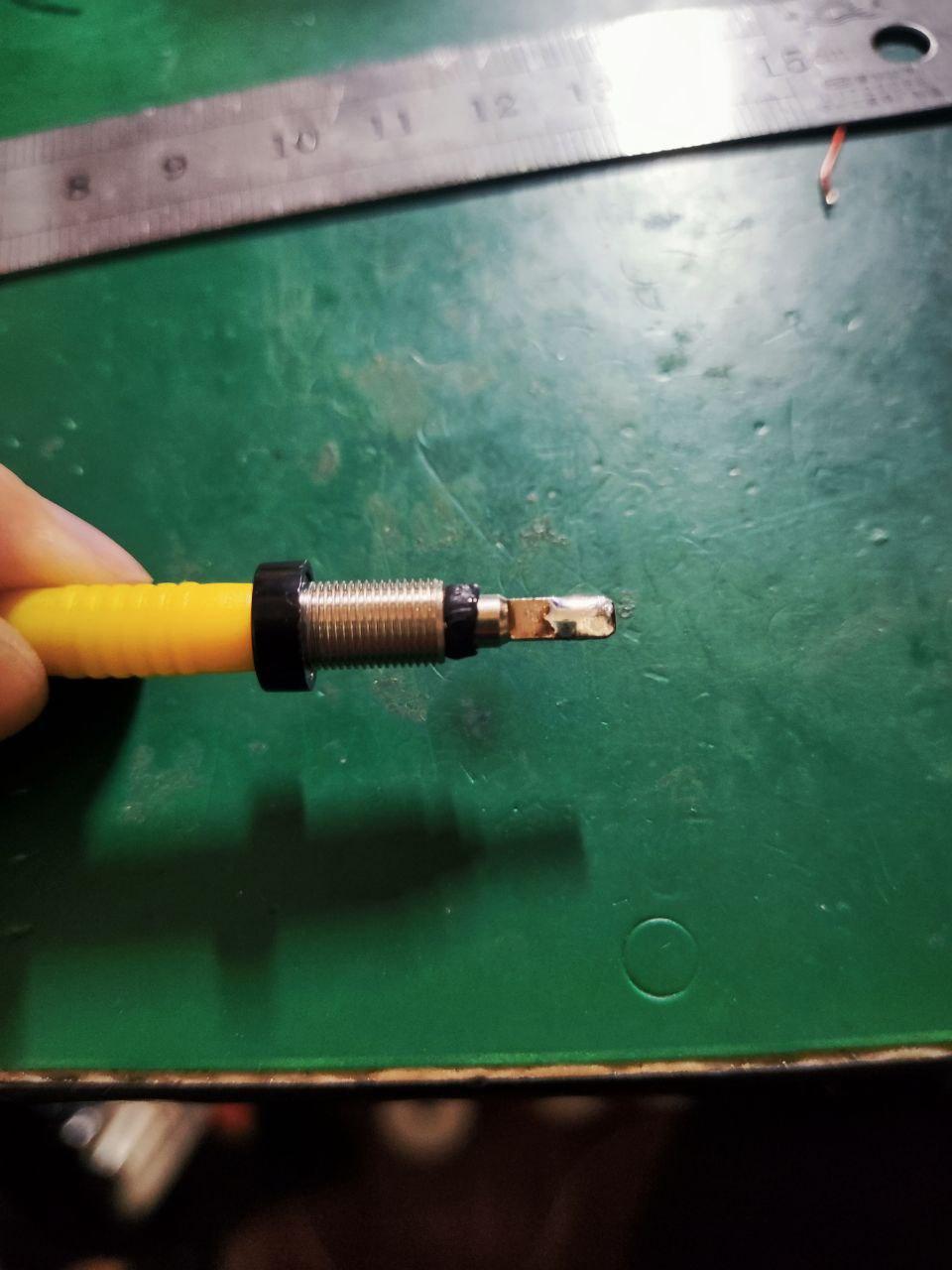

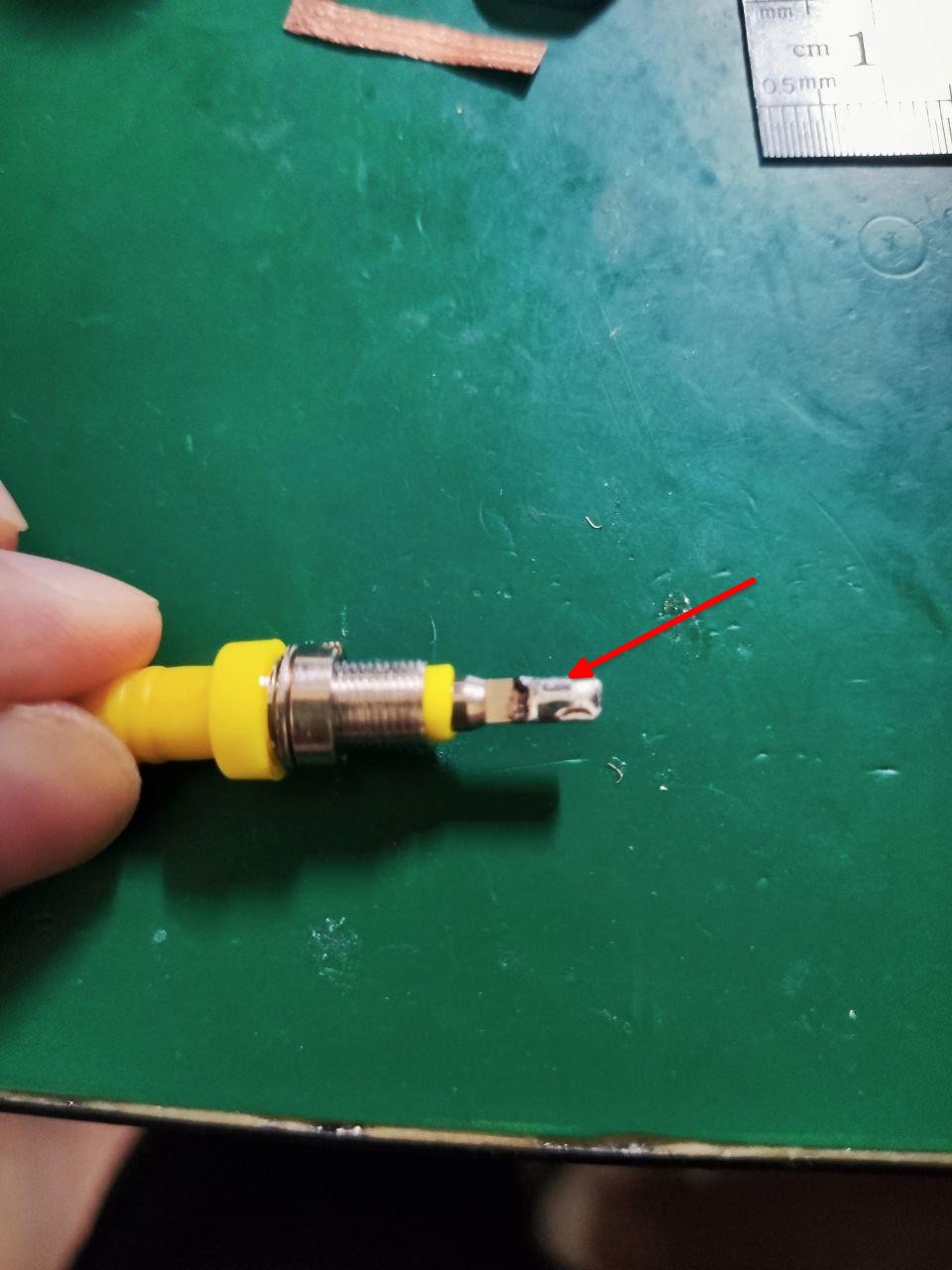

取出黄色香蕉插座，将香蕉插头插入插座中（作为辅助散热），使用烙铁和锡丝对焊片进行上锡:

如法炮制，对黑色香蕉插座上锡：

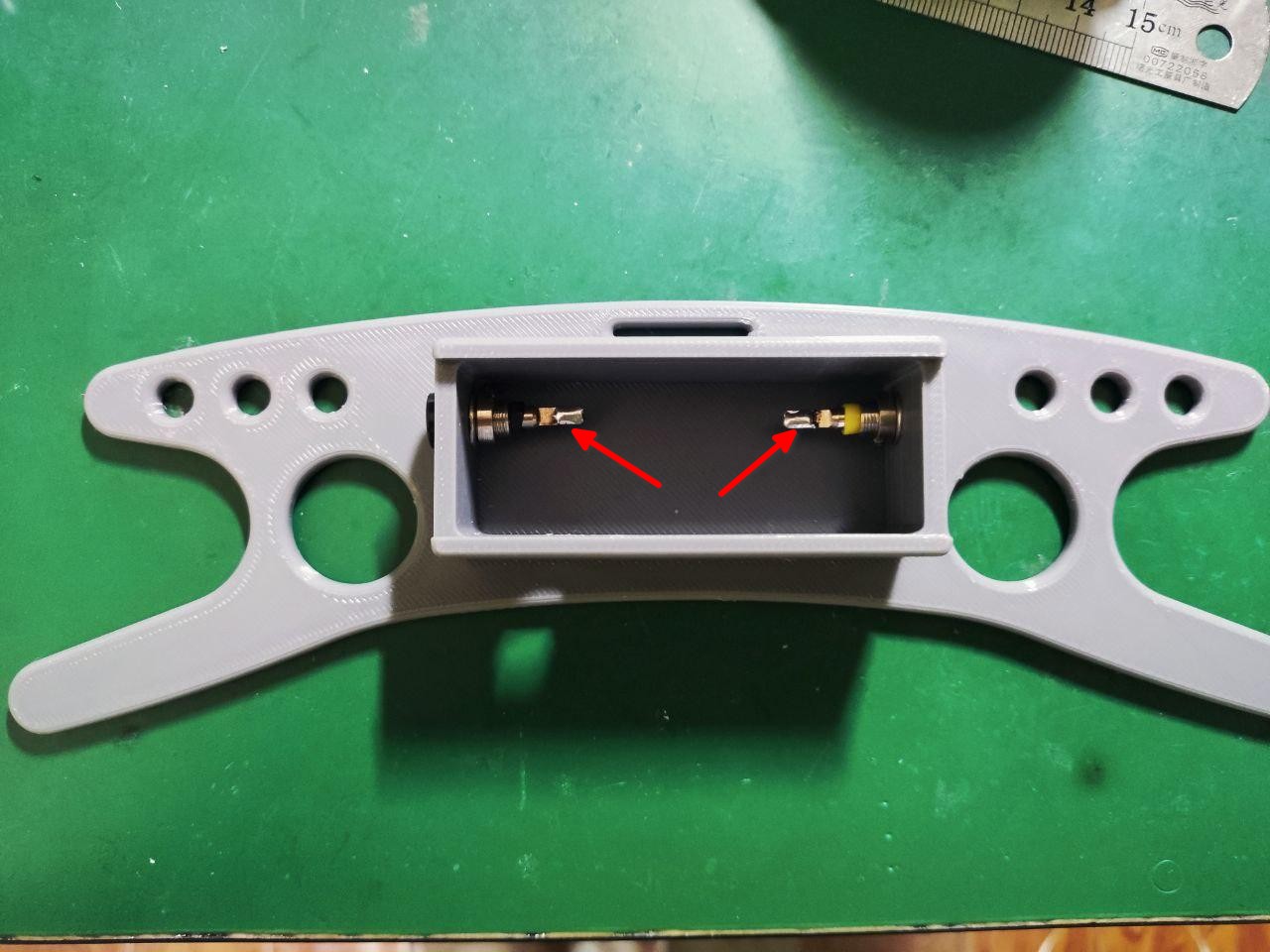

将香蕉插座安装到3D打印的底座中，注意上锡的面朝上：

4.安装BNC插座

取出BNC母座，和 2cm长的吸锡带:

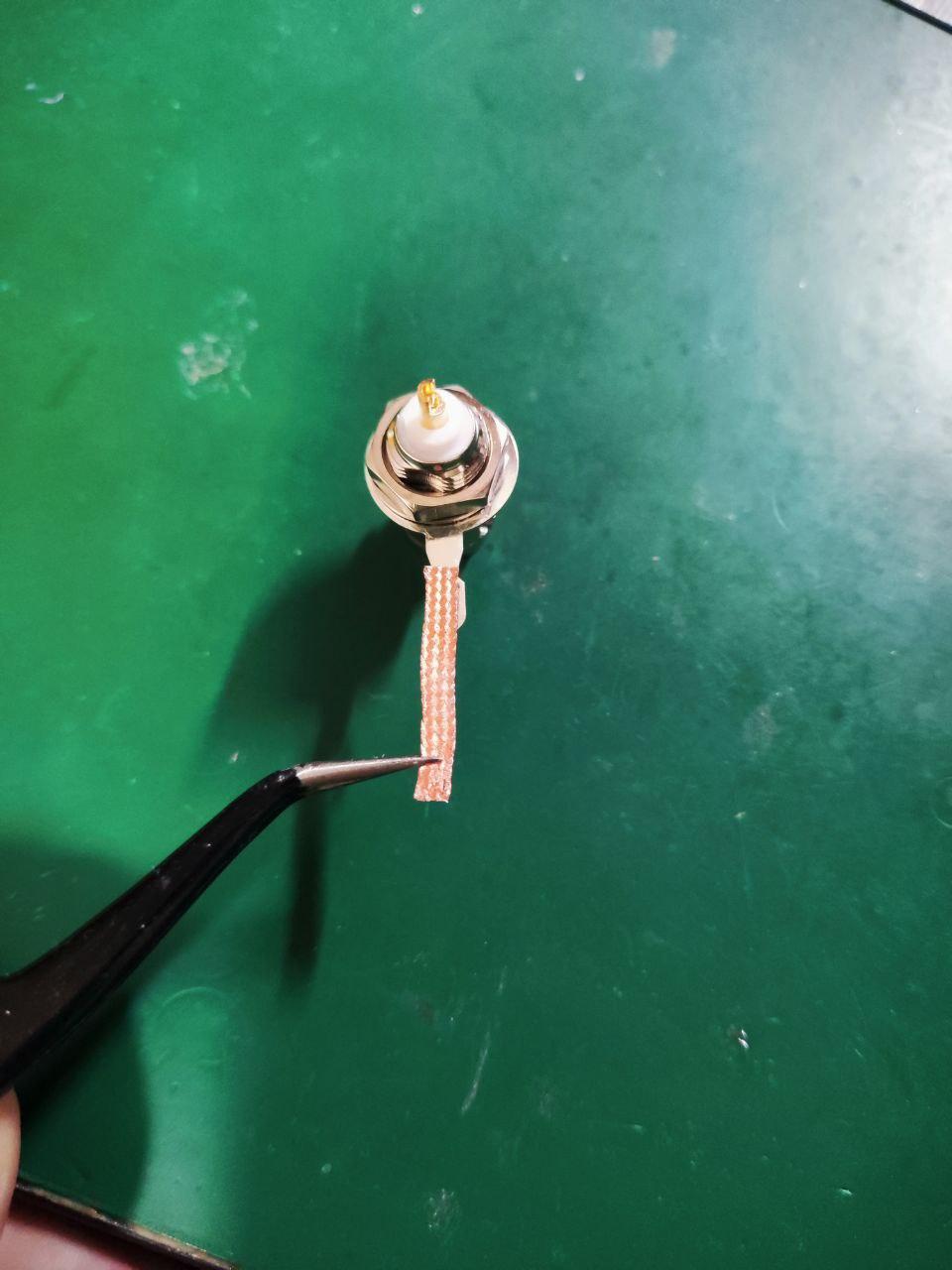

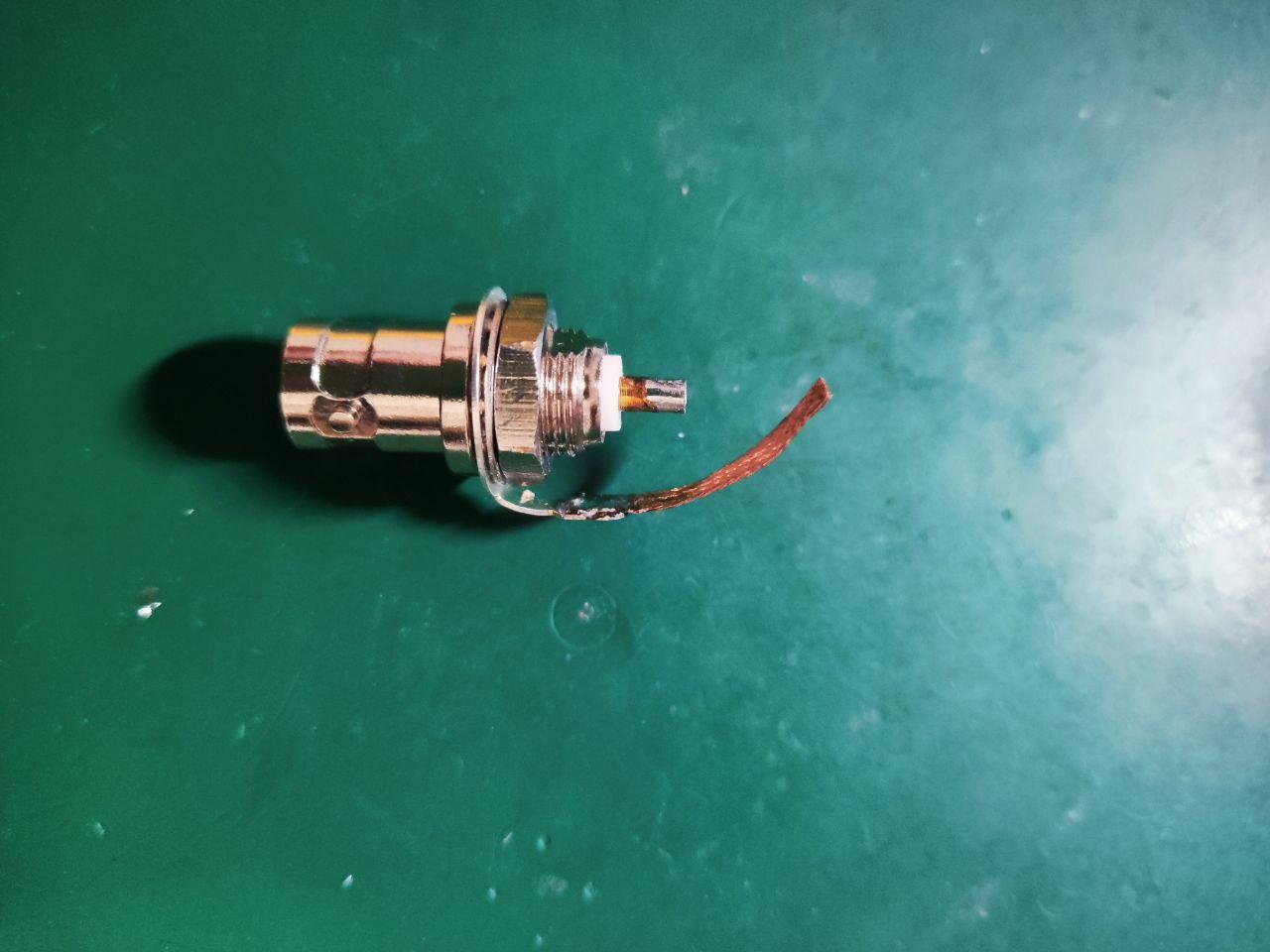

将吸锡带的一端用焊锡与BNC母座的焊片焊接到一起:

将BNC母座焊片弯折90度：

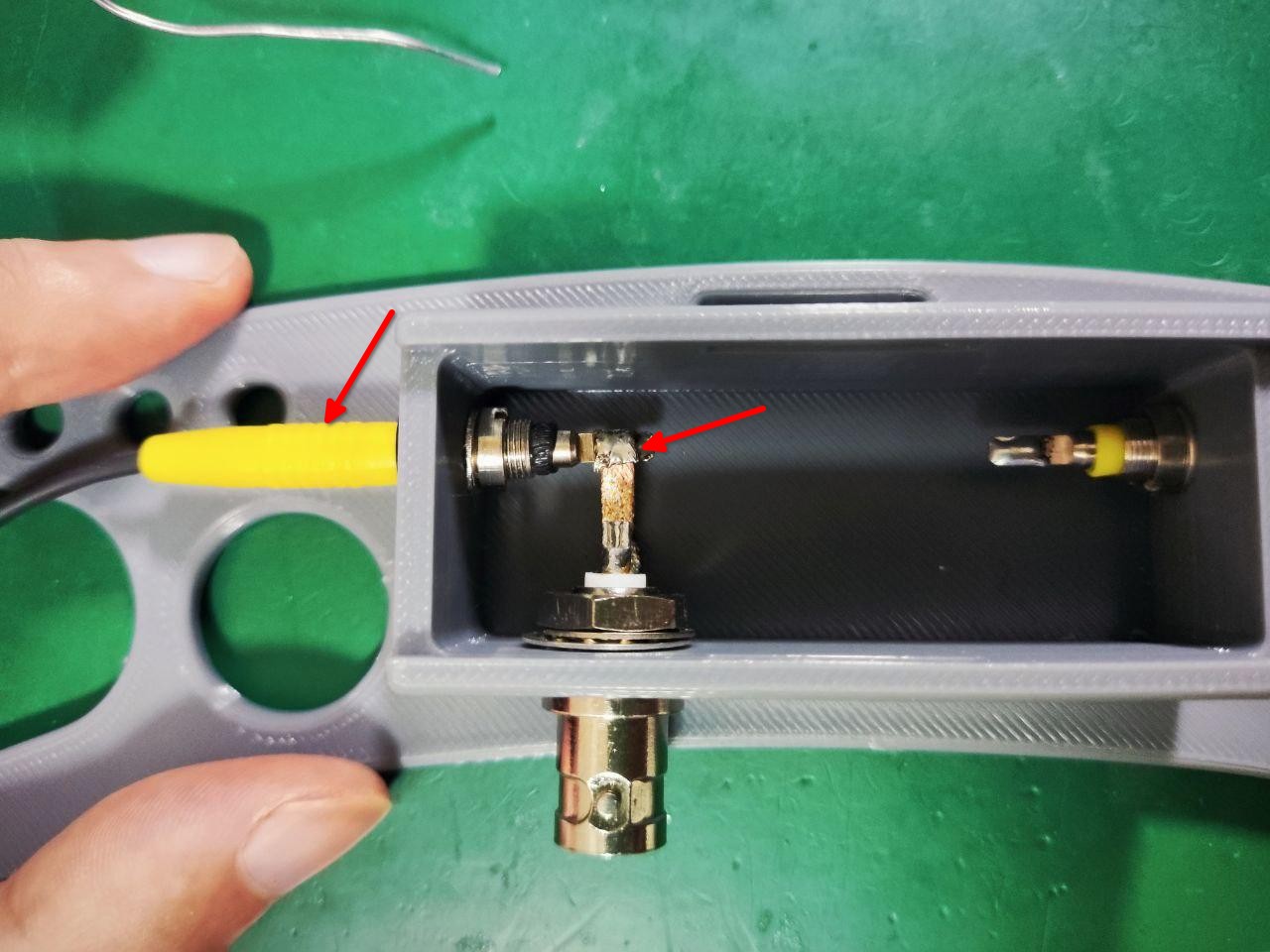

将bnc母座安装进3D打印的底座中，焊片朝下, 吸锡带从后方绕到黑色香蕉插座的焊片上：

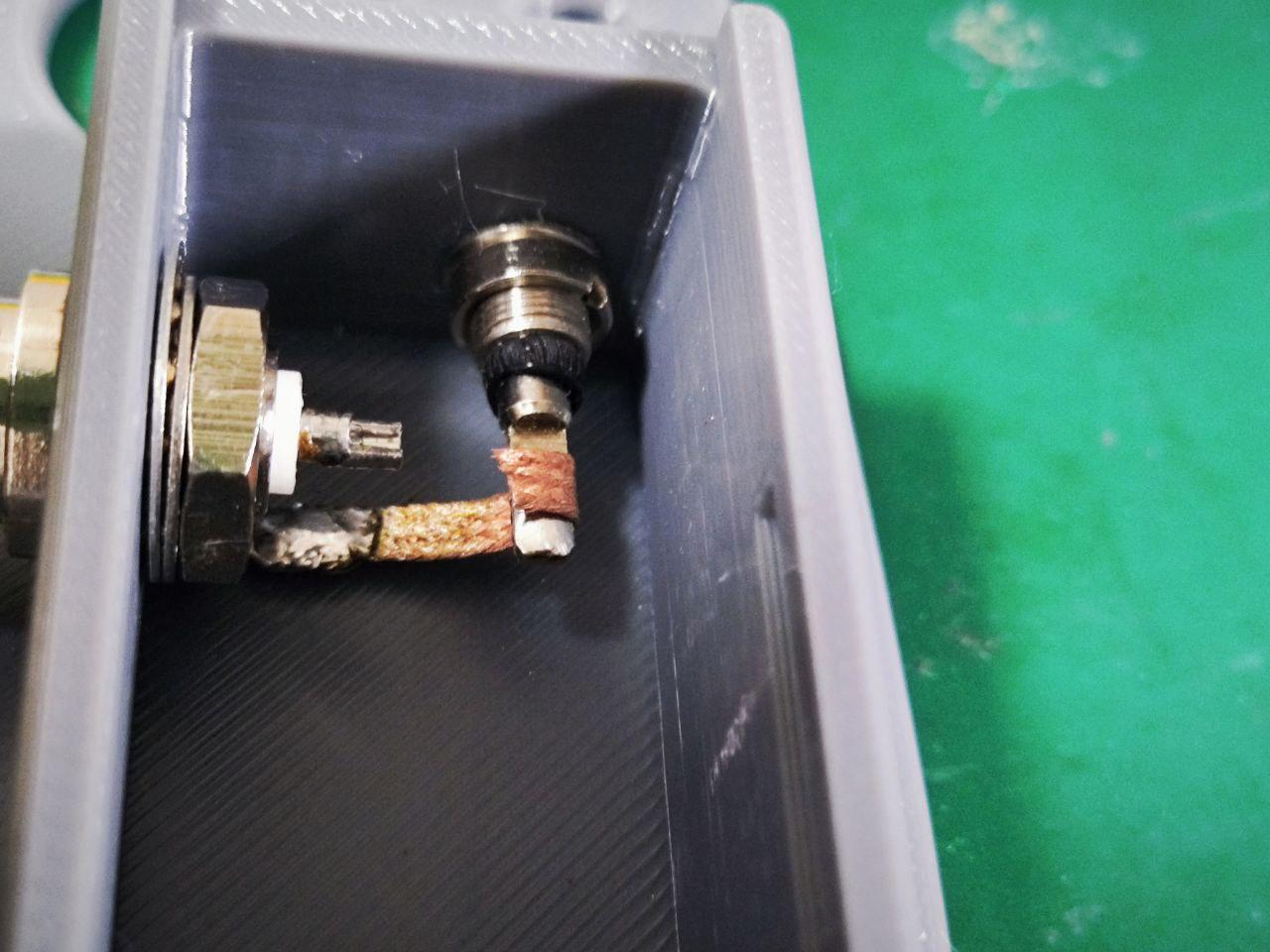

将香蕉插插入黑色香蕉插座（作为辅助散热），使用焊锡，将吸锡带与黑色香蕉插座焊接到一起(注意烙铁不要碰到3D打印底座):

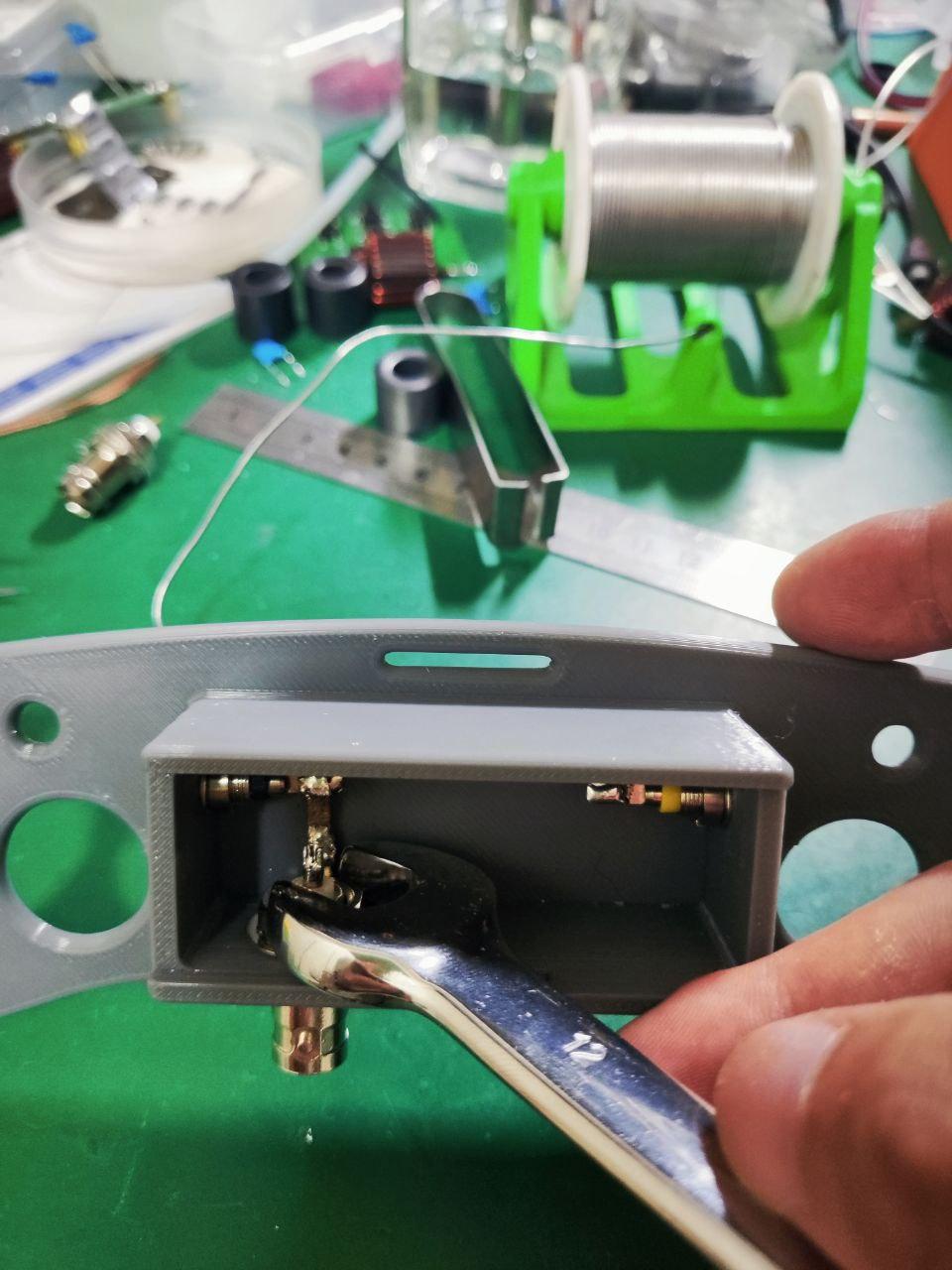

使用12mm扳手拧紧bnc座的螺母:

使用一字起拧紧香蕉插座的螺母：

5.绕制 49：1 un-un

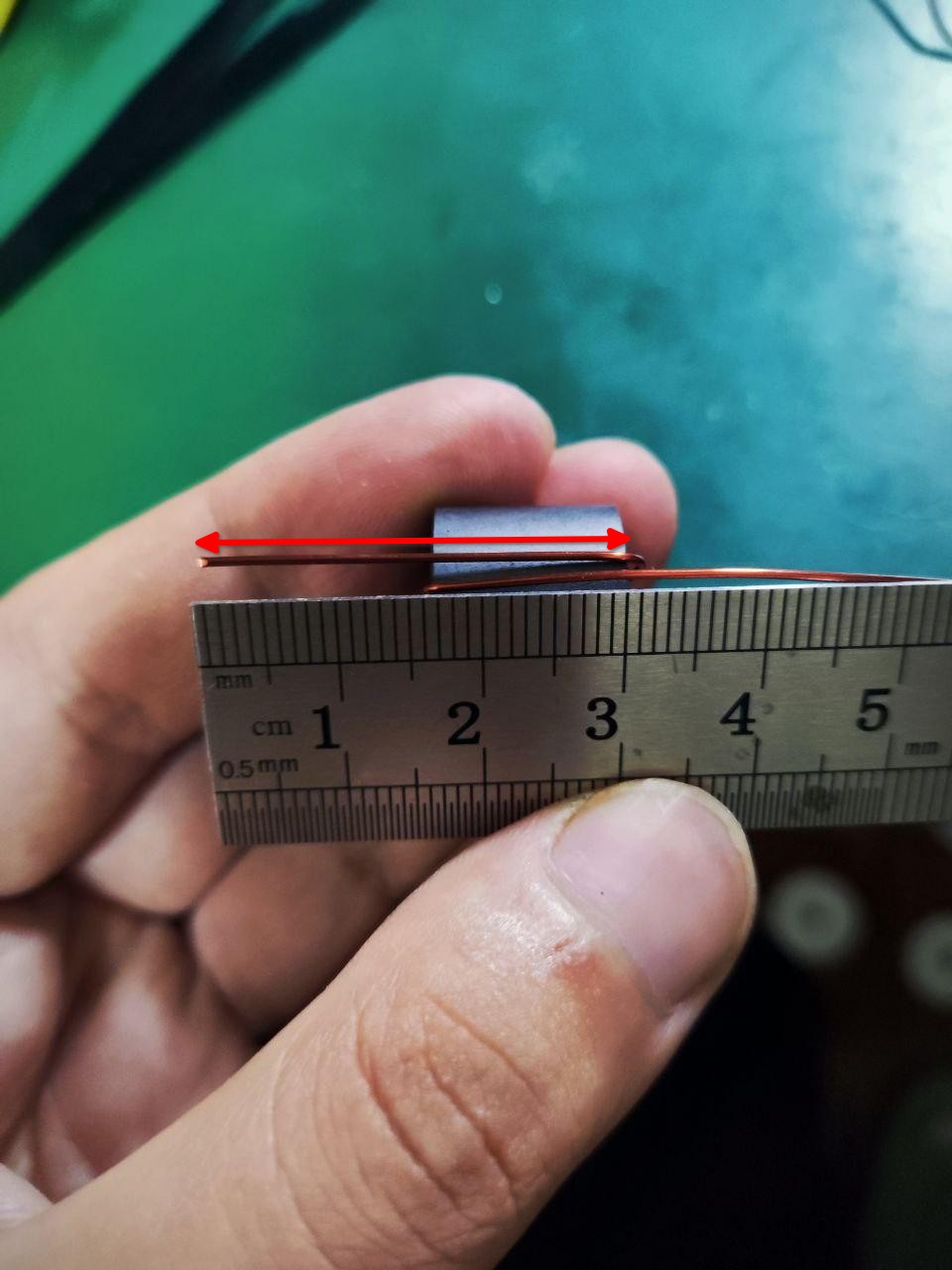

取出磁环和0.6mm漆包线，线头预留约3cm，进行绕制：

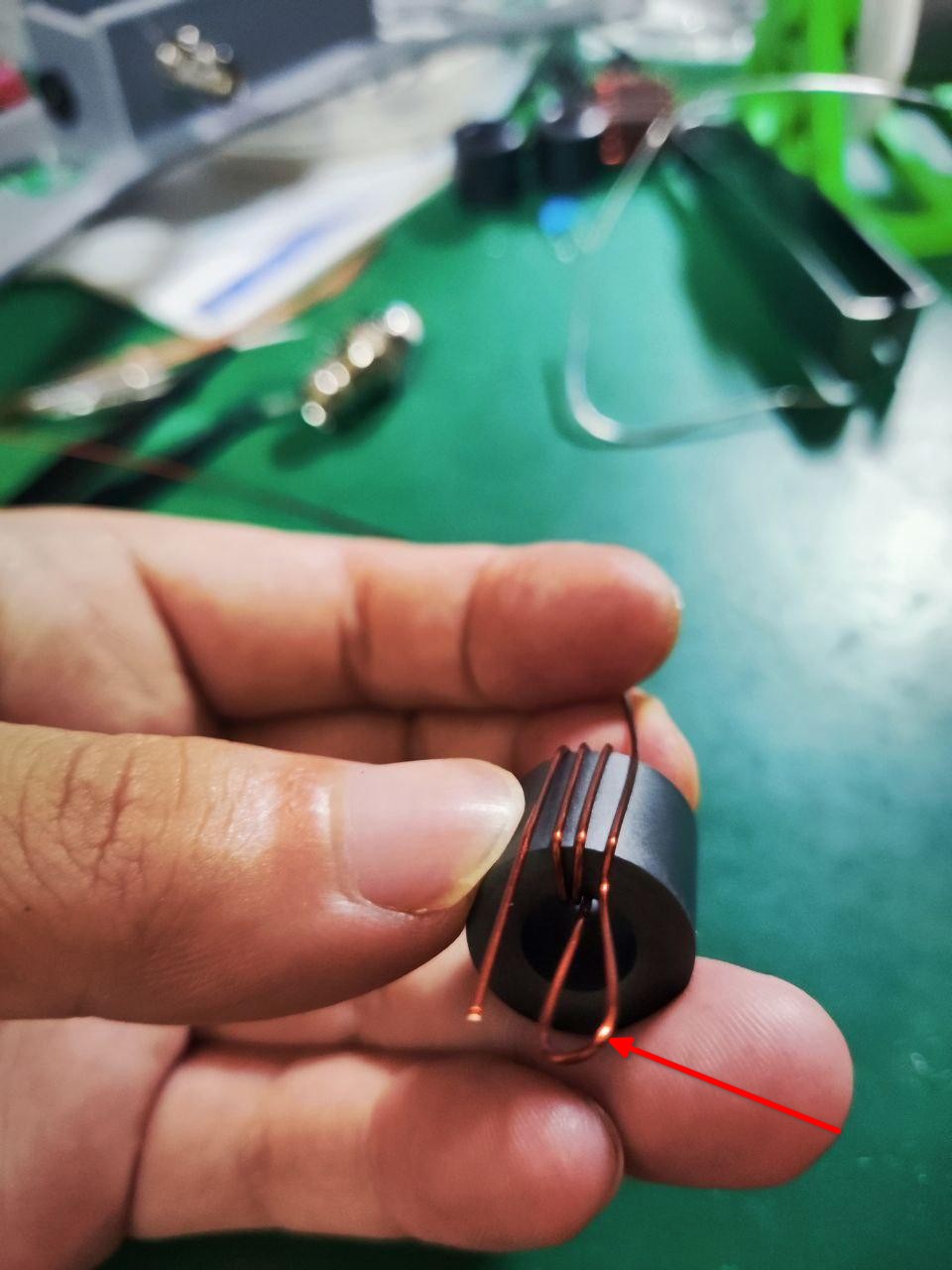

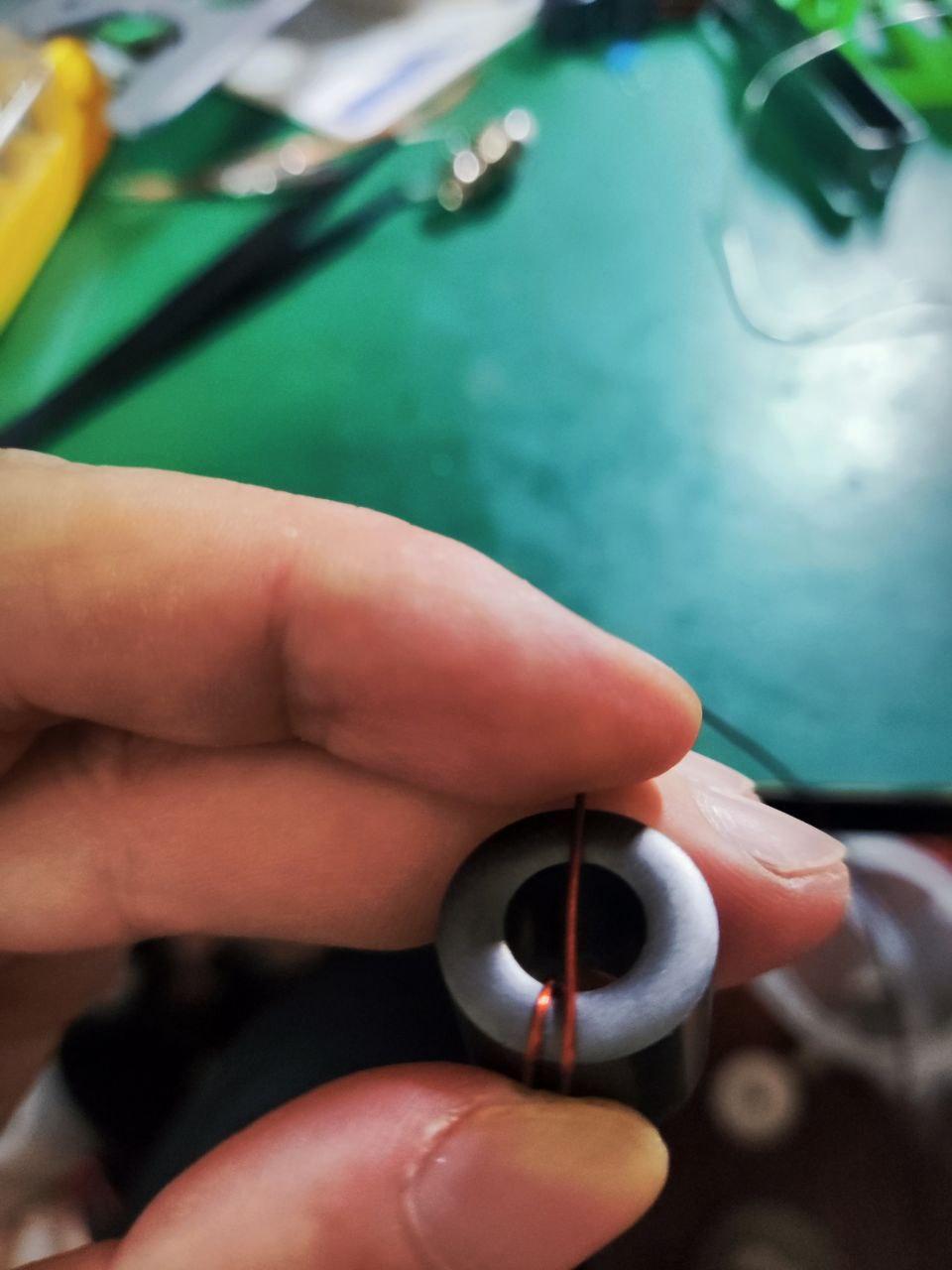

为了绕线更紧密，建议在每次要穿过磁环前，先做一个折痕，再做穿线的动作：

在绕至第3圈(线每穿过磁环中心算作1圈)的时候做一个抽头，抽头长度与线头保持一致:

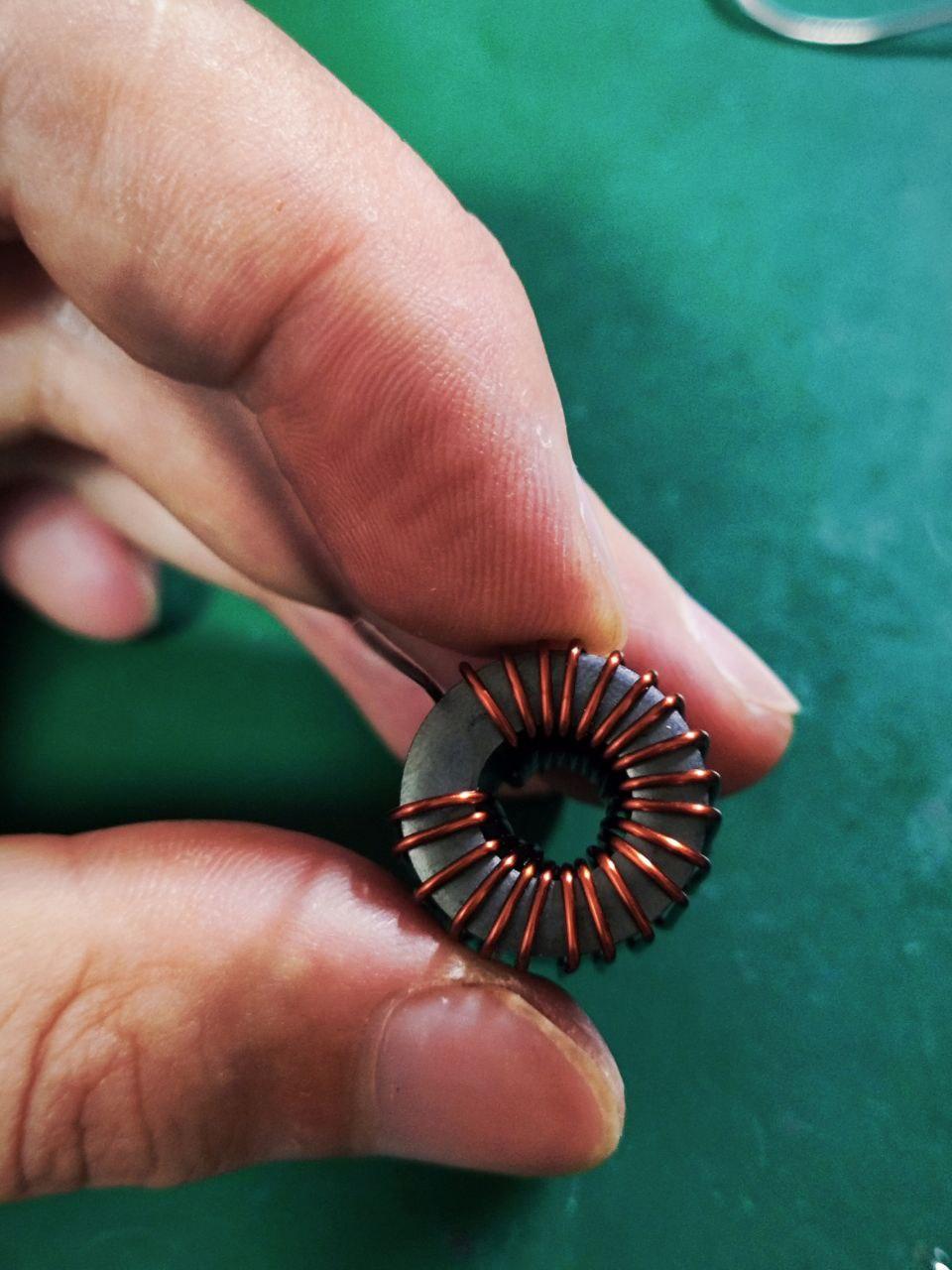

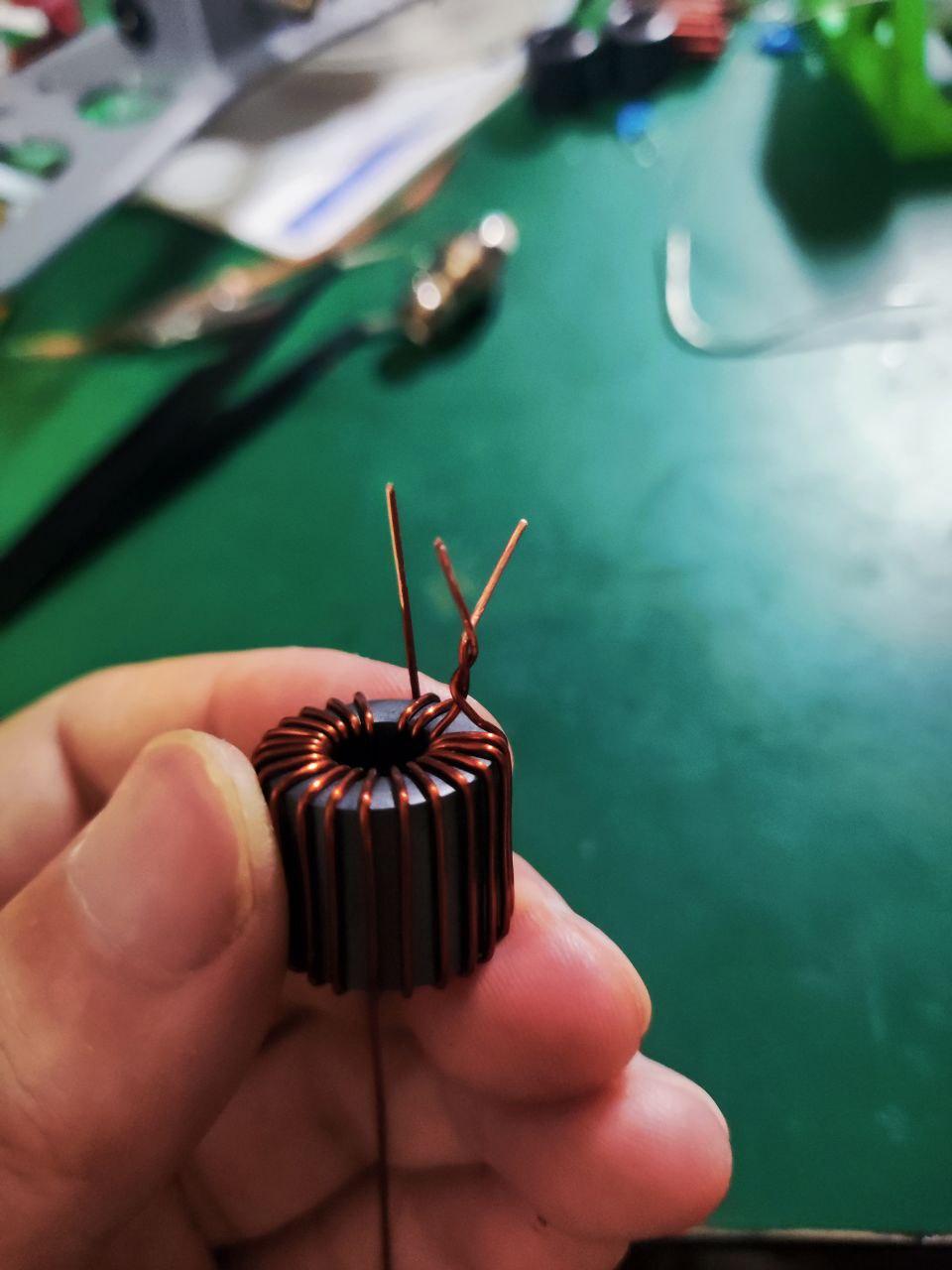

继续绕制18圈，也就是完成之后一共是21圈：

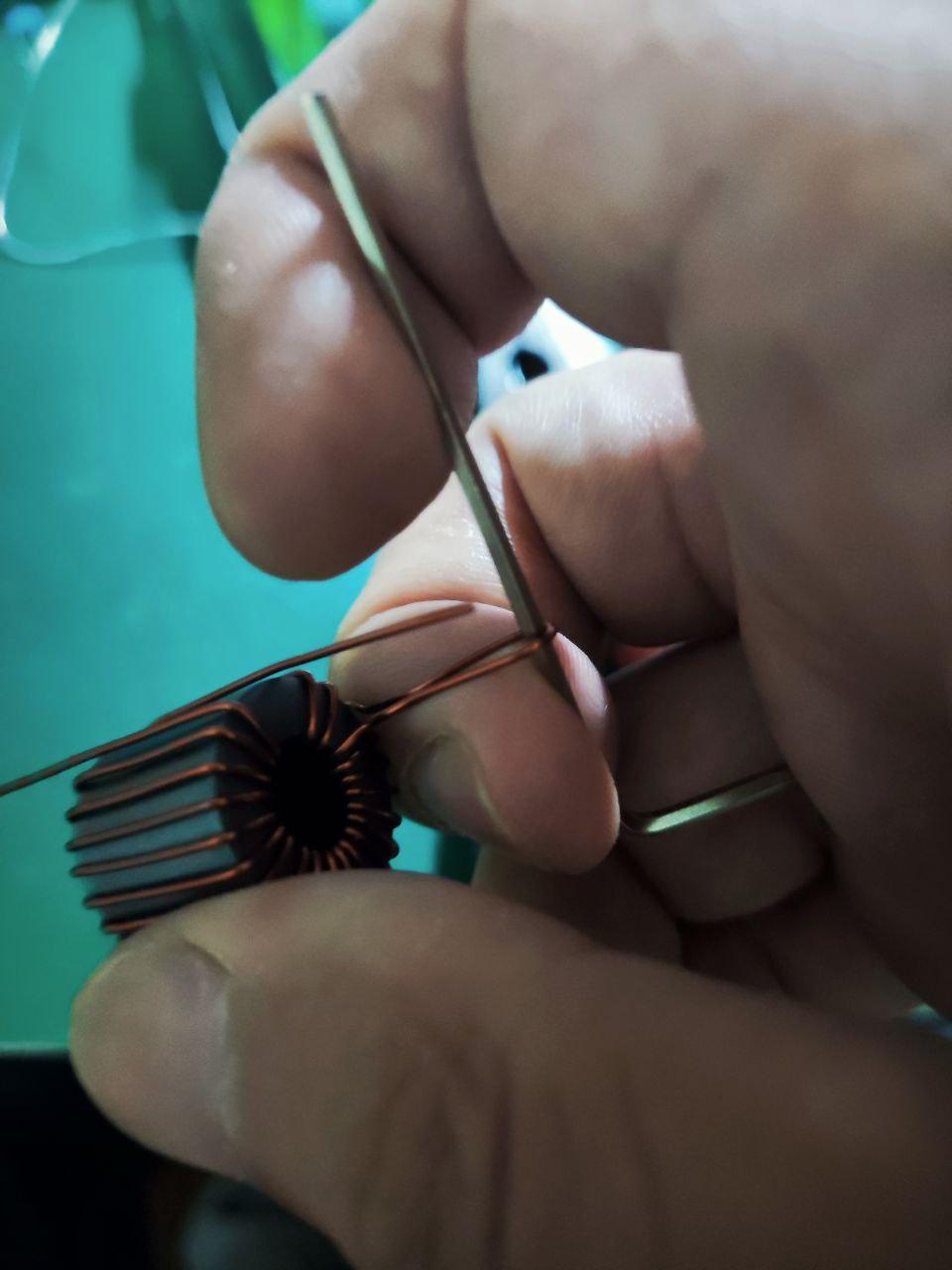

使用工具，拉紧抽头：

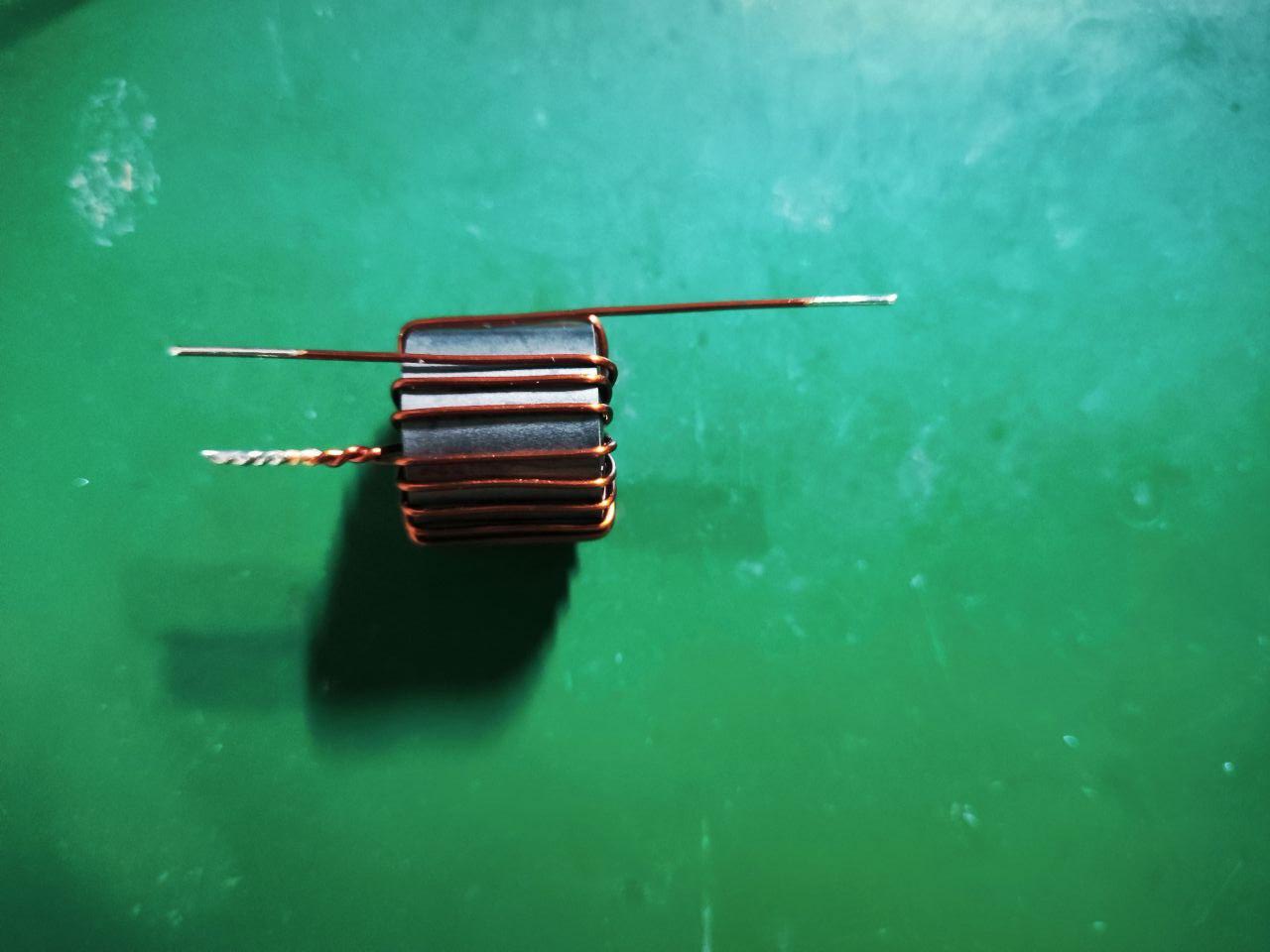

剪开抽头，对漆包线进行刮漆, 并将刮好漆的抽头拧在一起：

将刮开的线头上锡:

6.安装 49：1 un-un

将做好的 un-un 放进底座进行预组，修剪掉过长的漆包线：

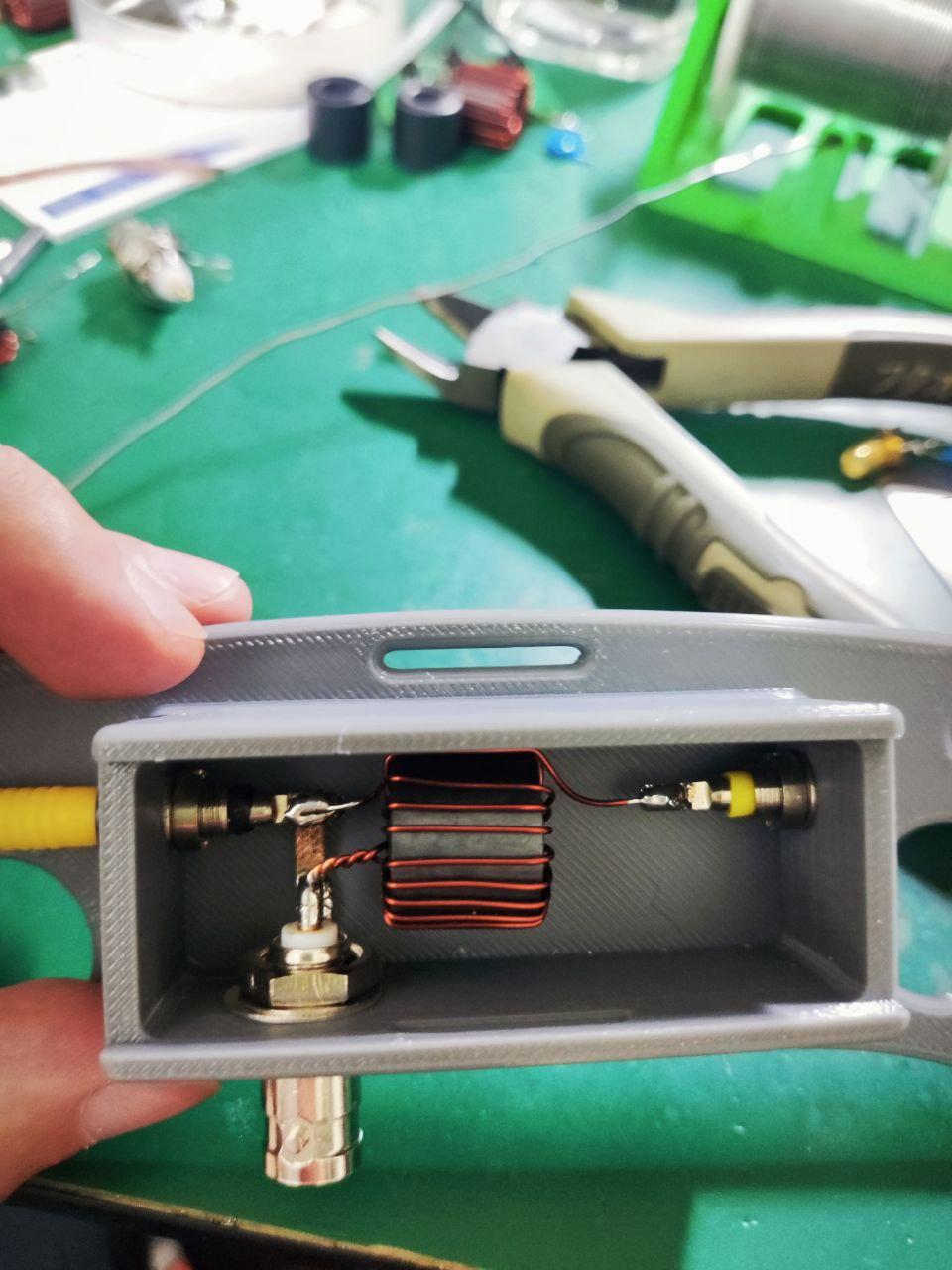

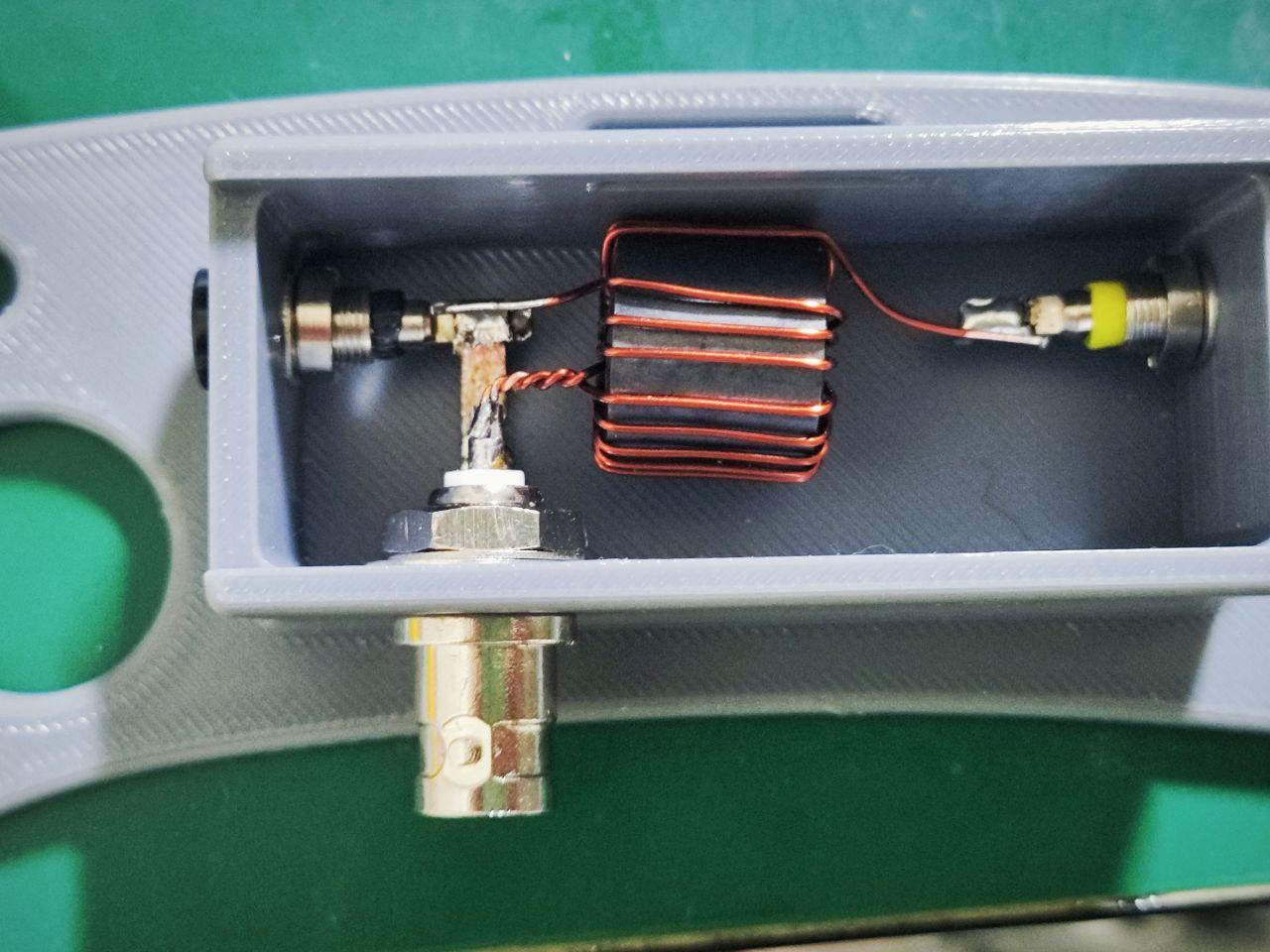

将 un-un 如图所示，与香蕉插座和BNC座进行焊接(注意抽头是与BNC的中心导体连接, 焊接时插入香蕉插进行辅助散热):

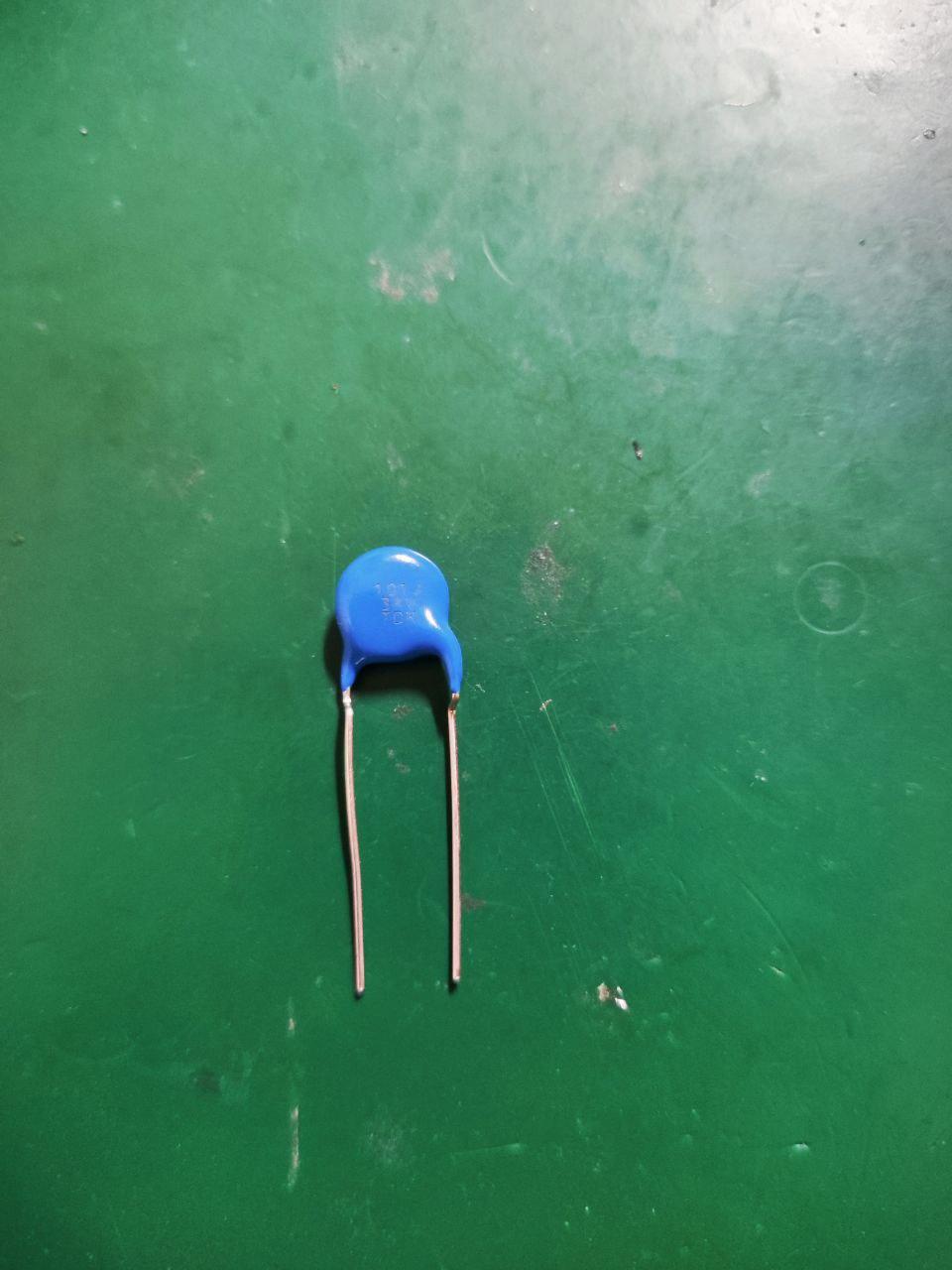

取出100pF电容：

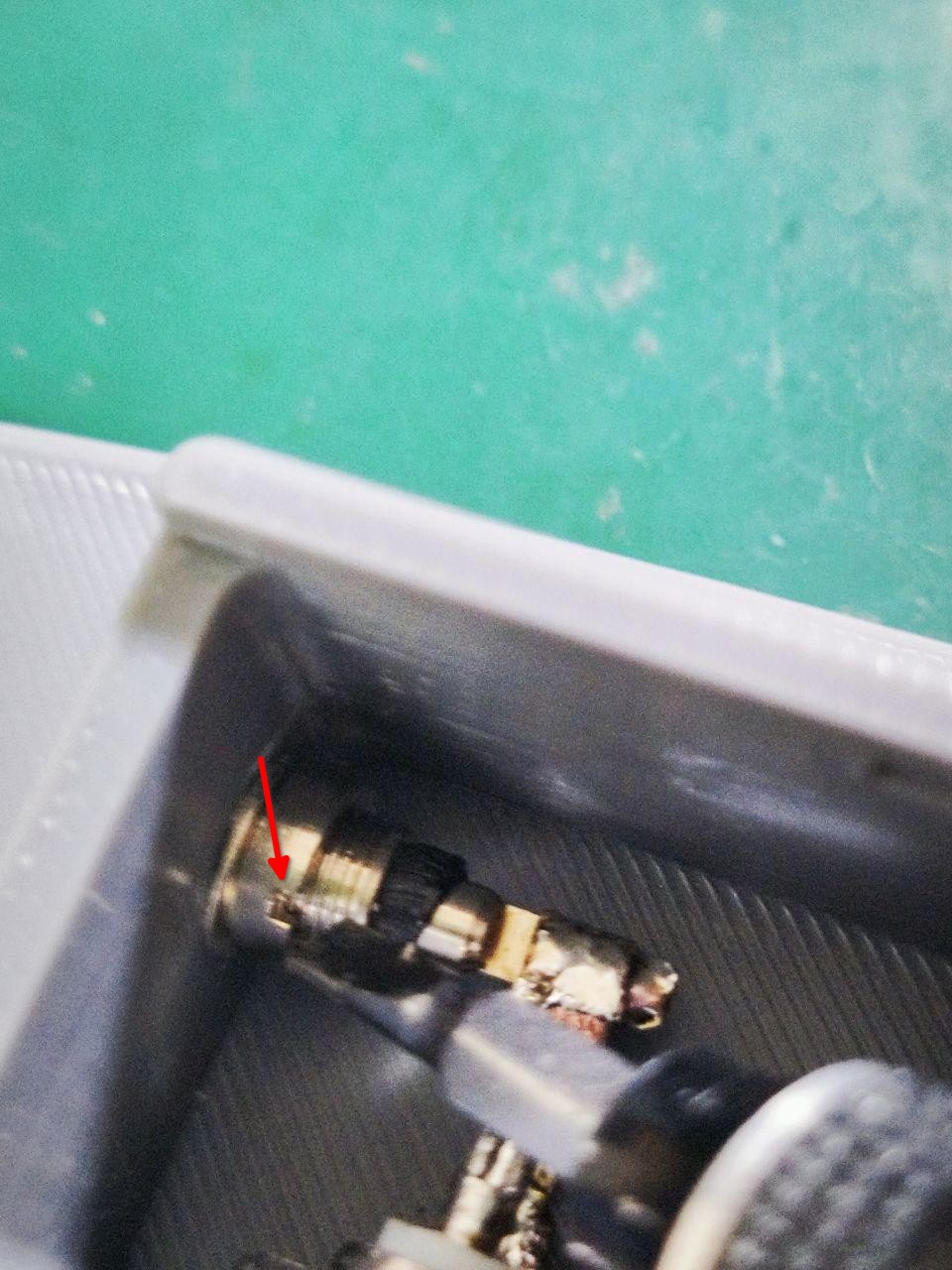

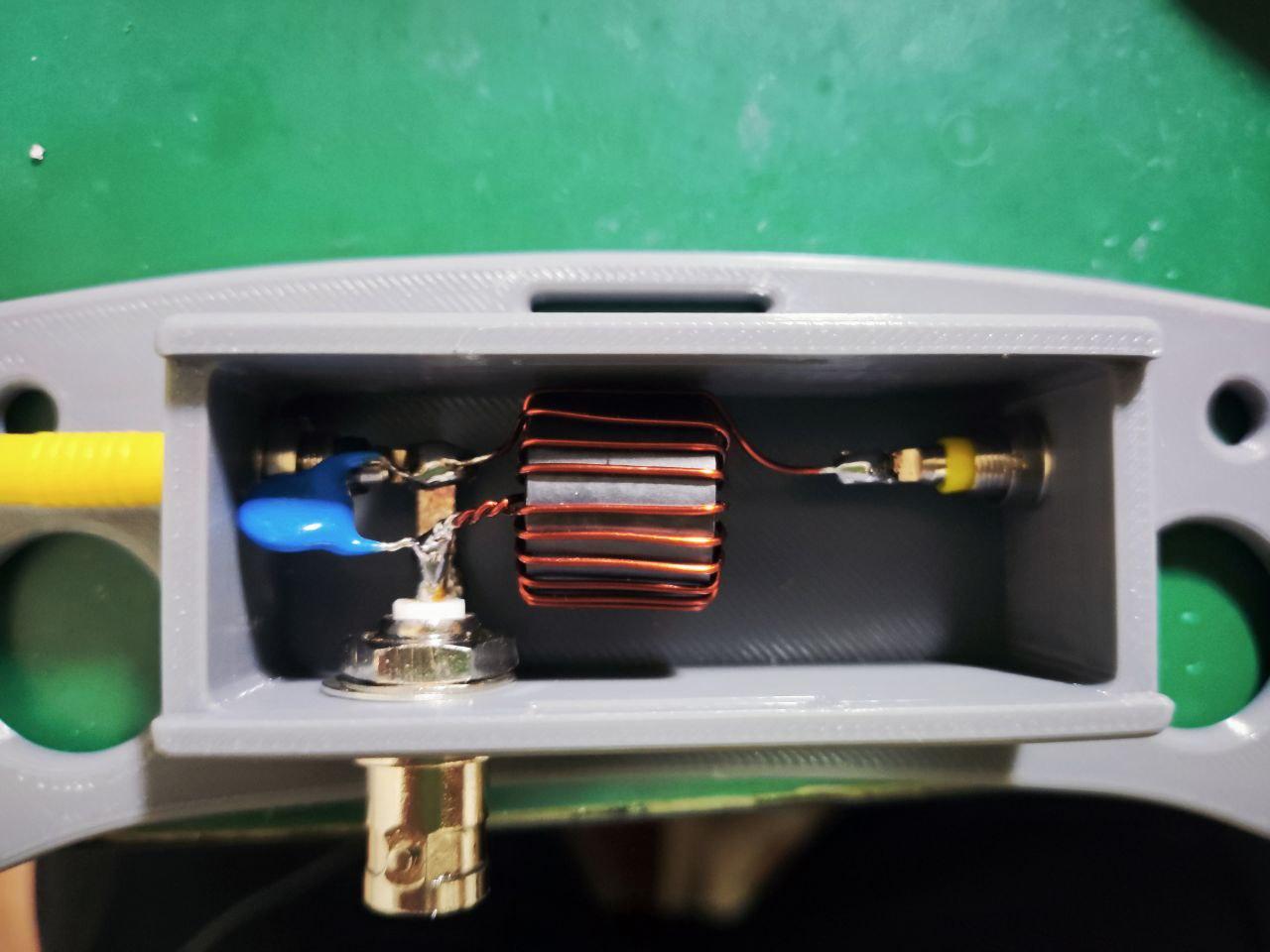

将电容引脚修剪到合适长度，如图所示进行焊接(焊接时插入香蕉插进行辅助散热):

7.安装顶盖

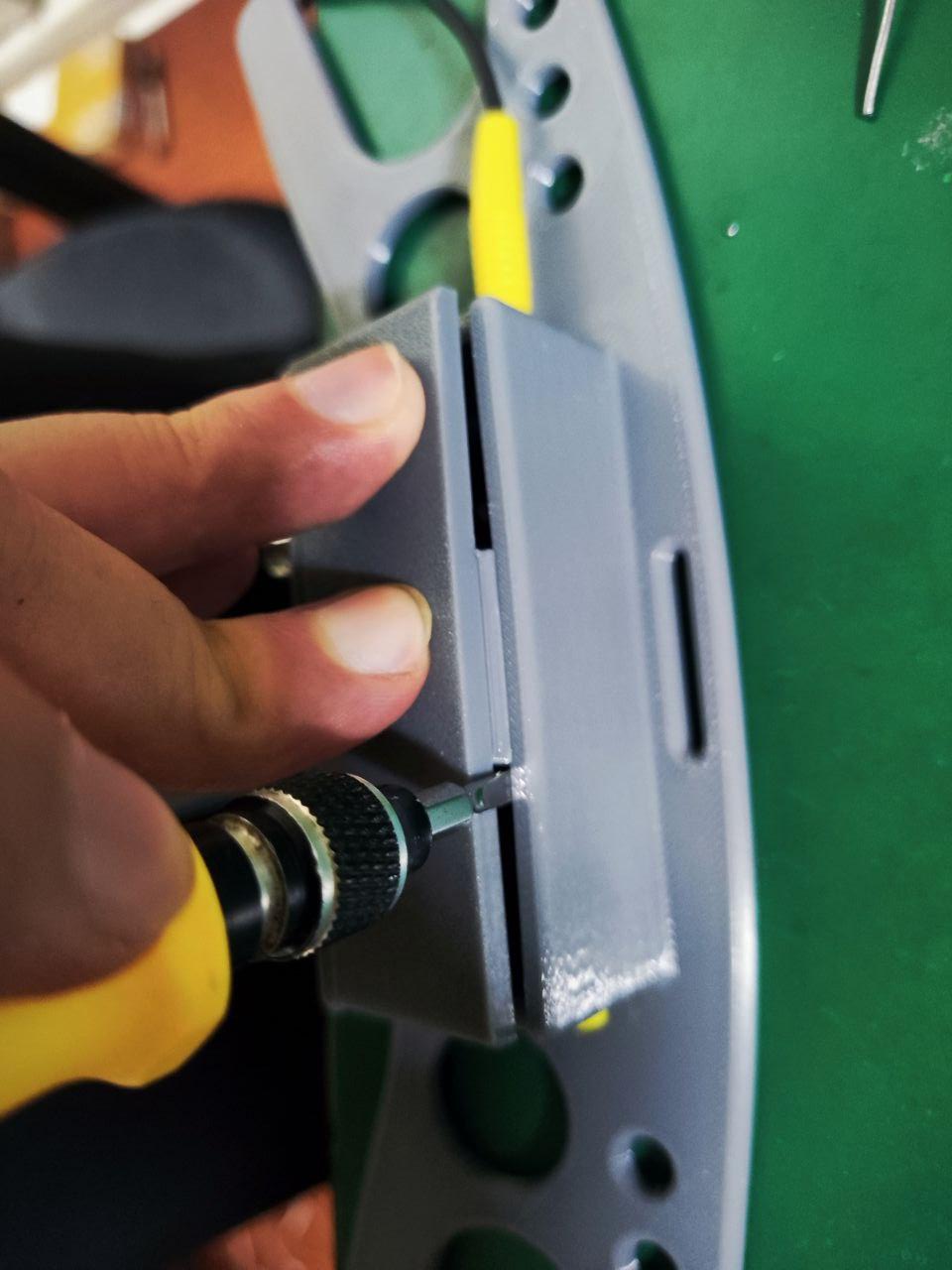

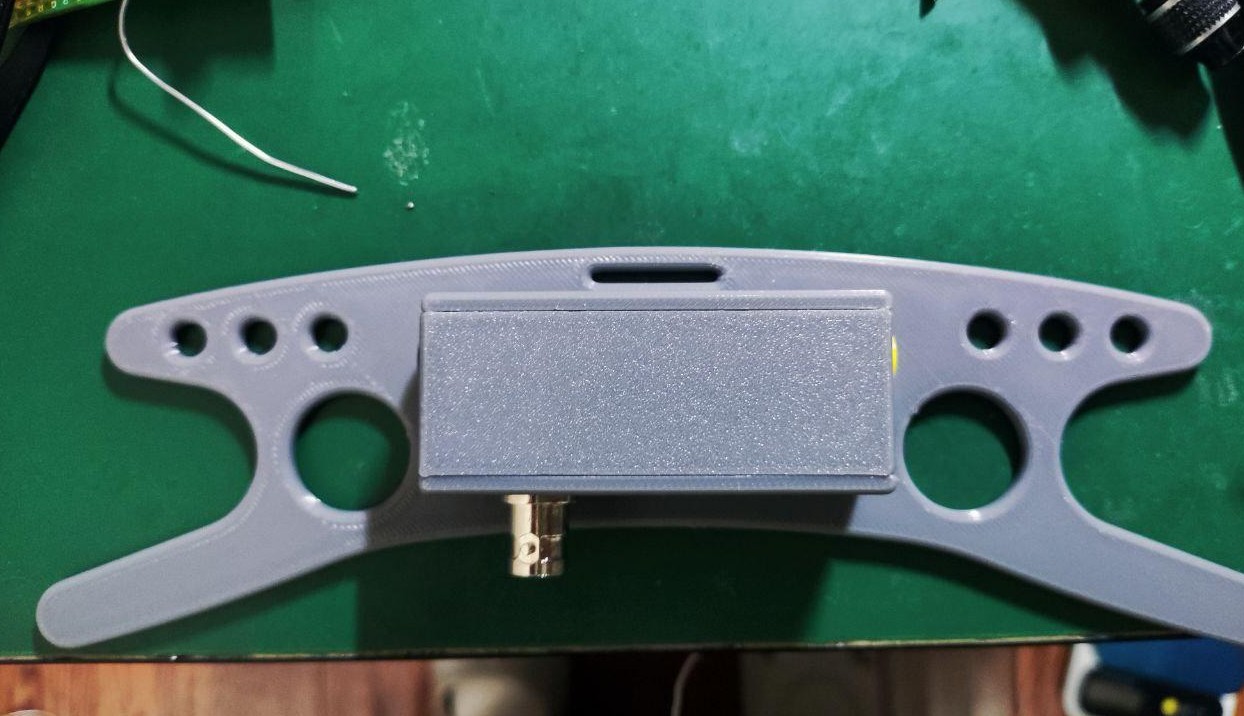

将盖子一边卡入凹槽，另一边用一字起辅助，将顶盖按入即可：

8.安装振子

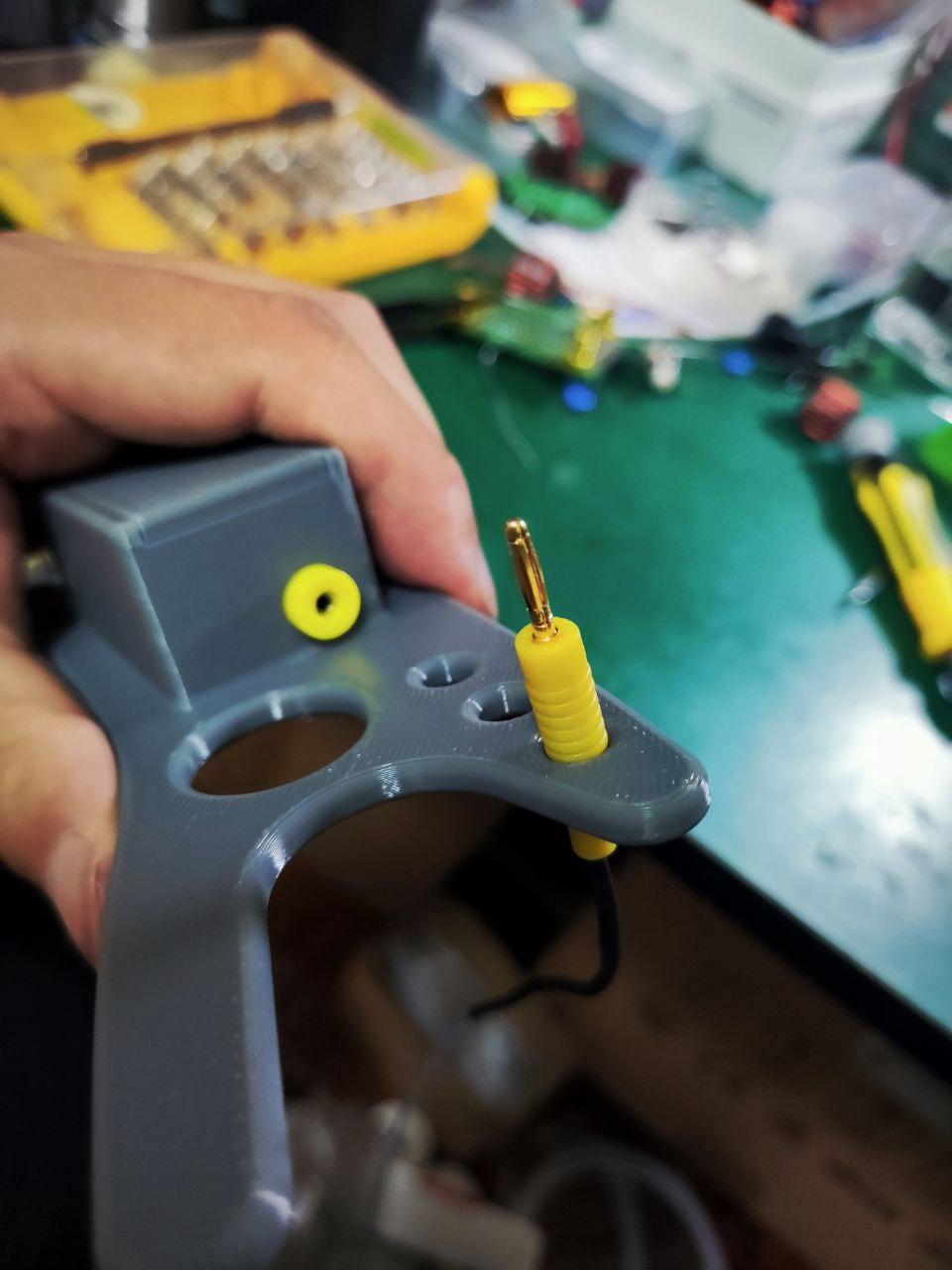

将黄色香蕉头从右上角的孔交错穿入：

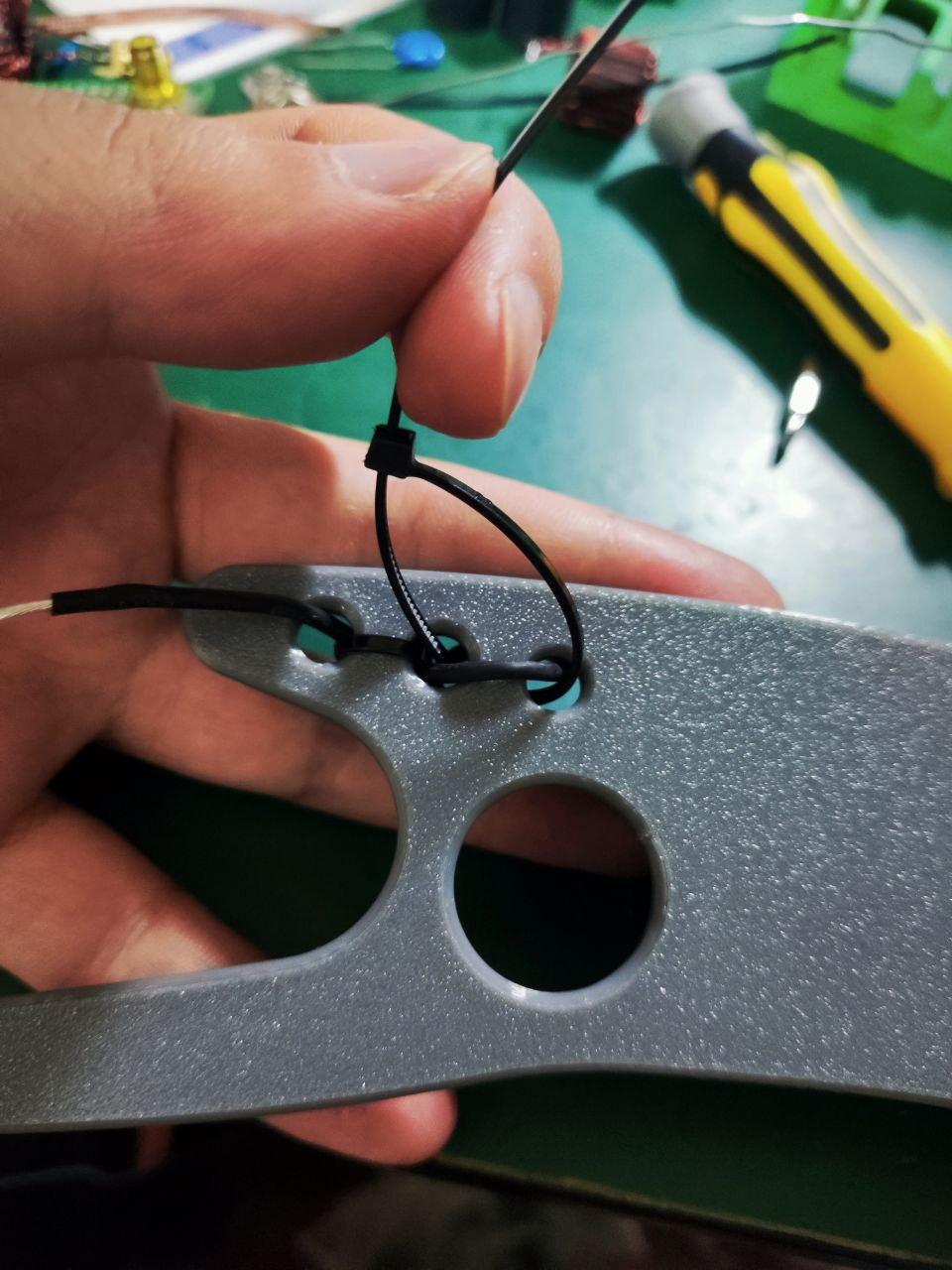

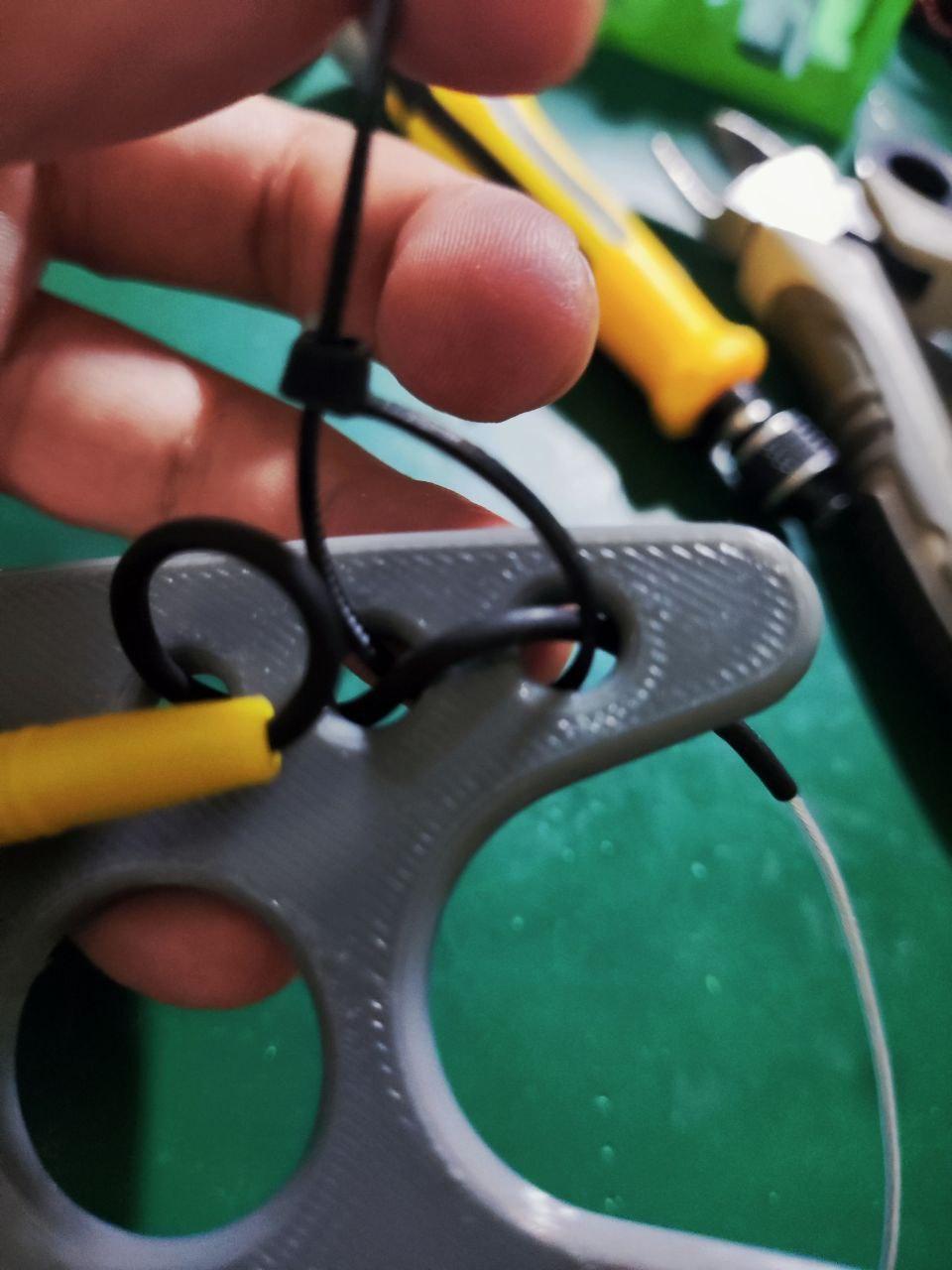

使用尼龙扎带进行固定：

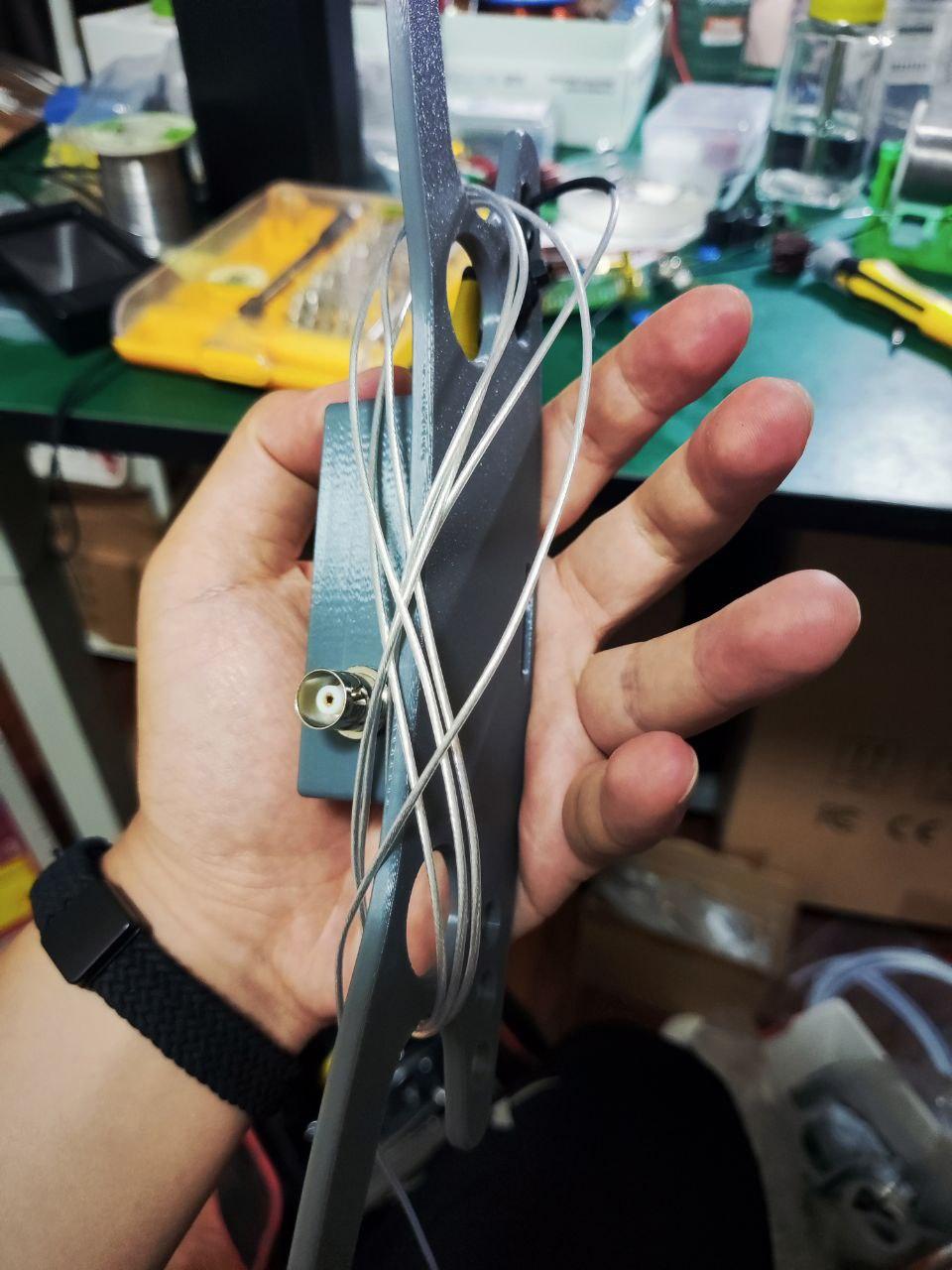

将振子按照“8”字形绕在绕线板上：

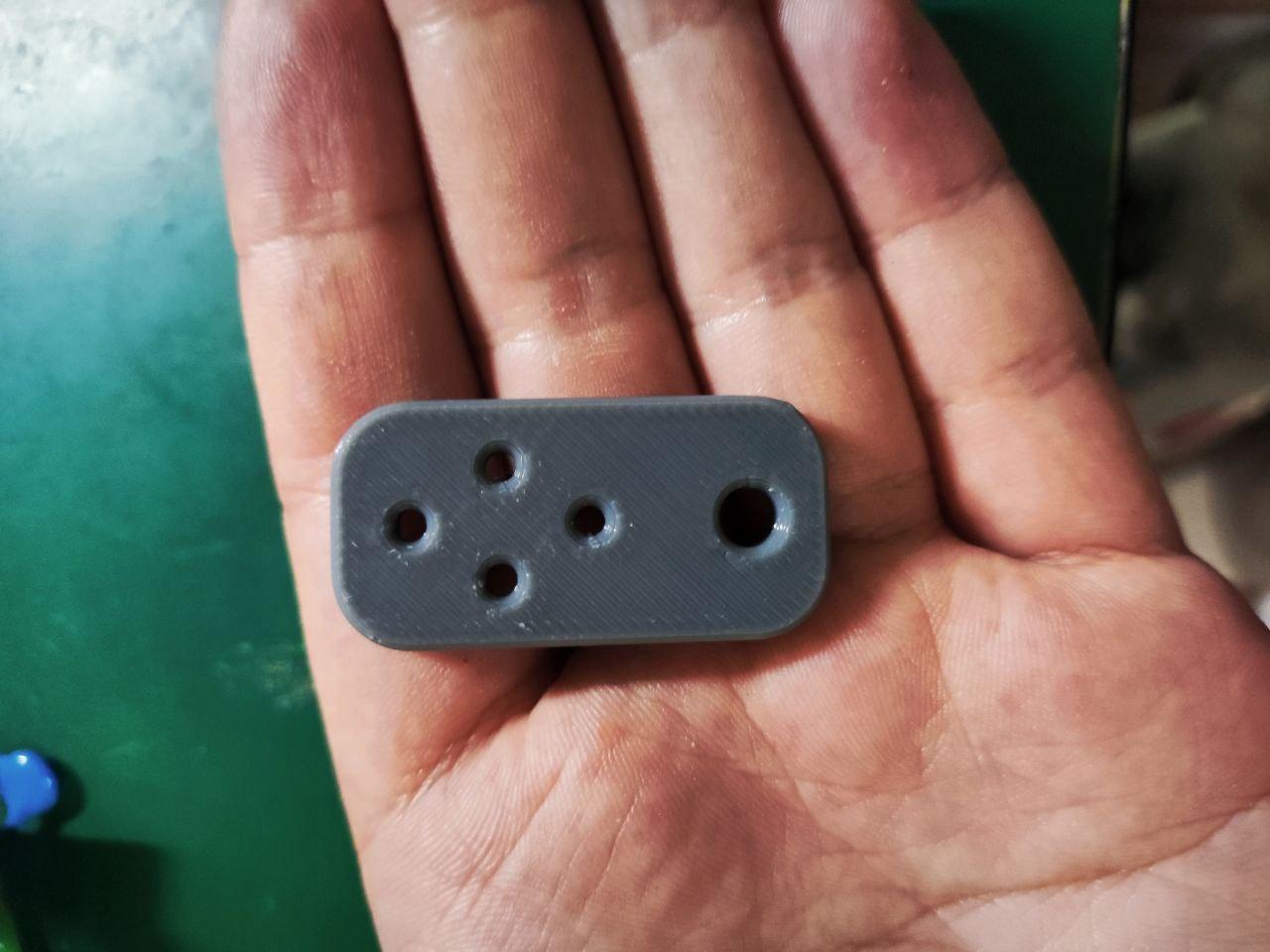

绕至末端线头时，取出绝缘子：

从线头末端一次套入 2cm热缩管、 4cm热缩管：

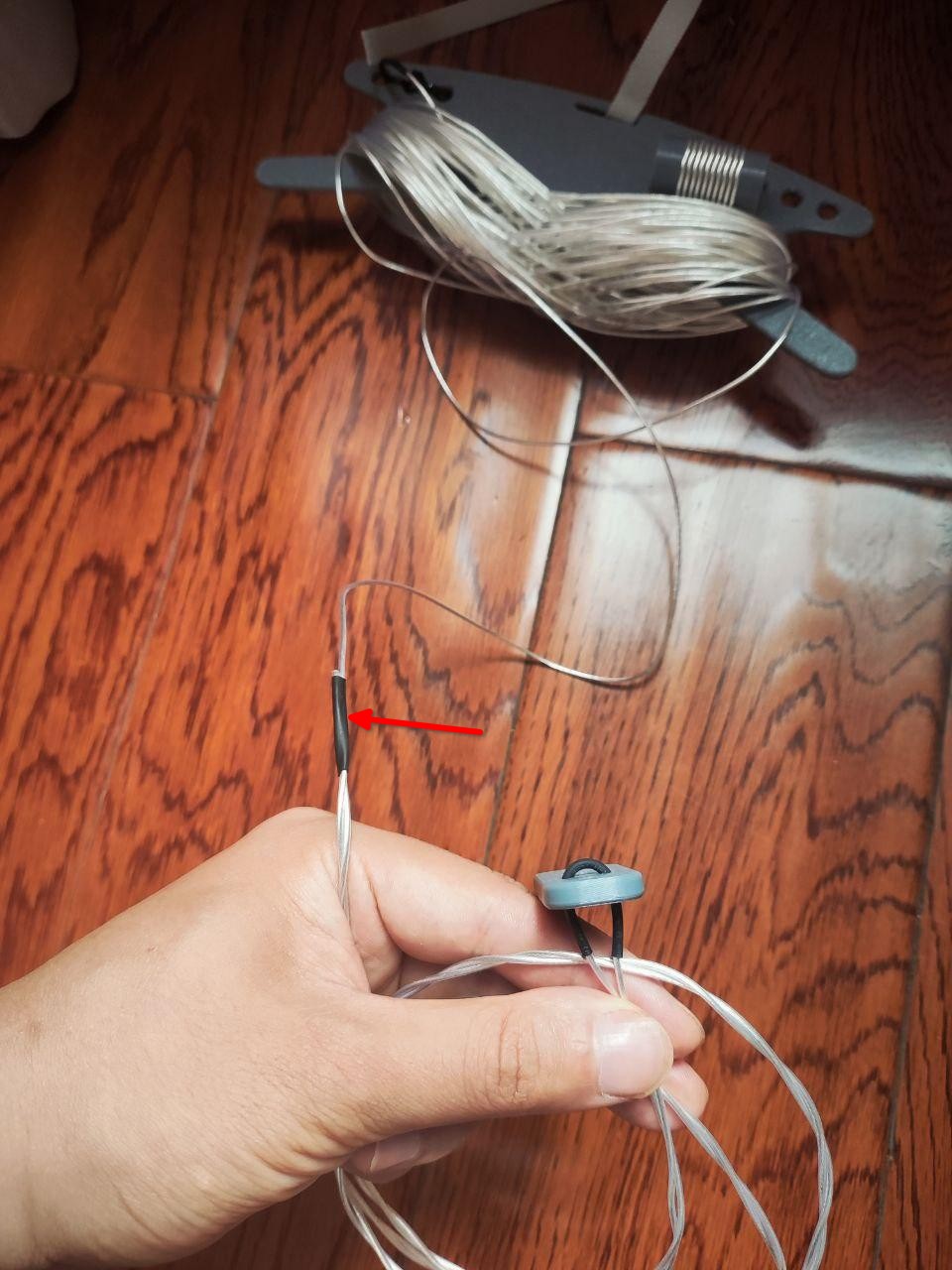

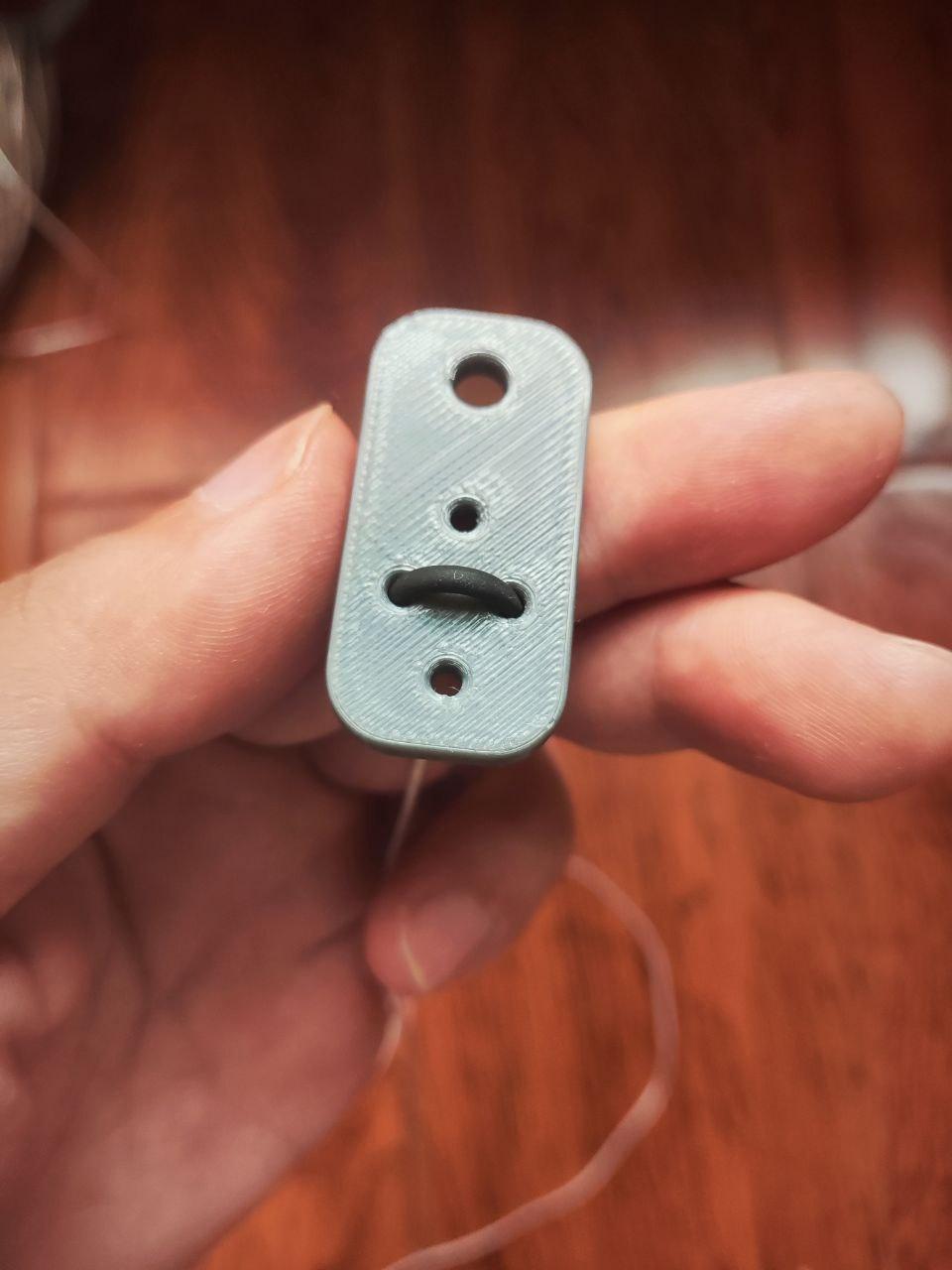

将热缩管滑动到1m的位置，加热4cm热缩管使其收缩, 并将线头穿过绝缘子, 调整到4cm热缩管的位置:

将线头与自身缠绕，向上滑动2cm热缩管，包裹住线头，加热热缩管使其收缩：

9.安装魔术贴扎带

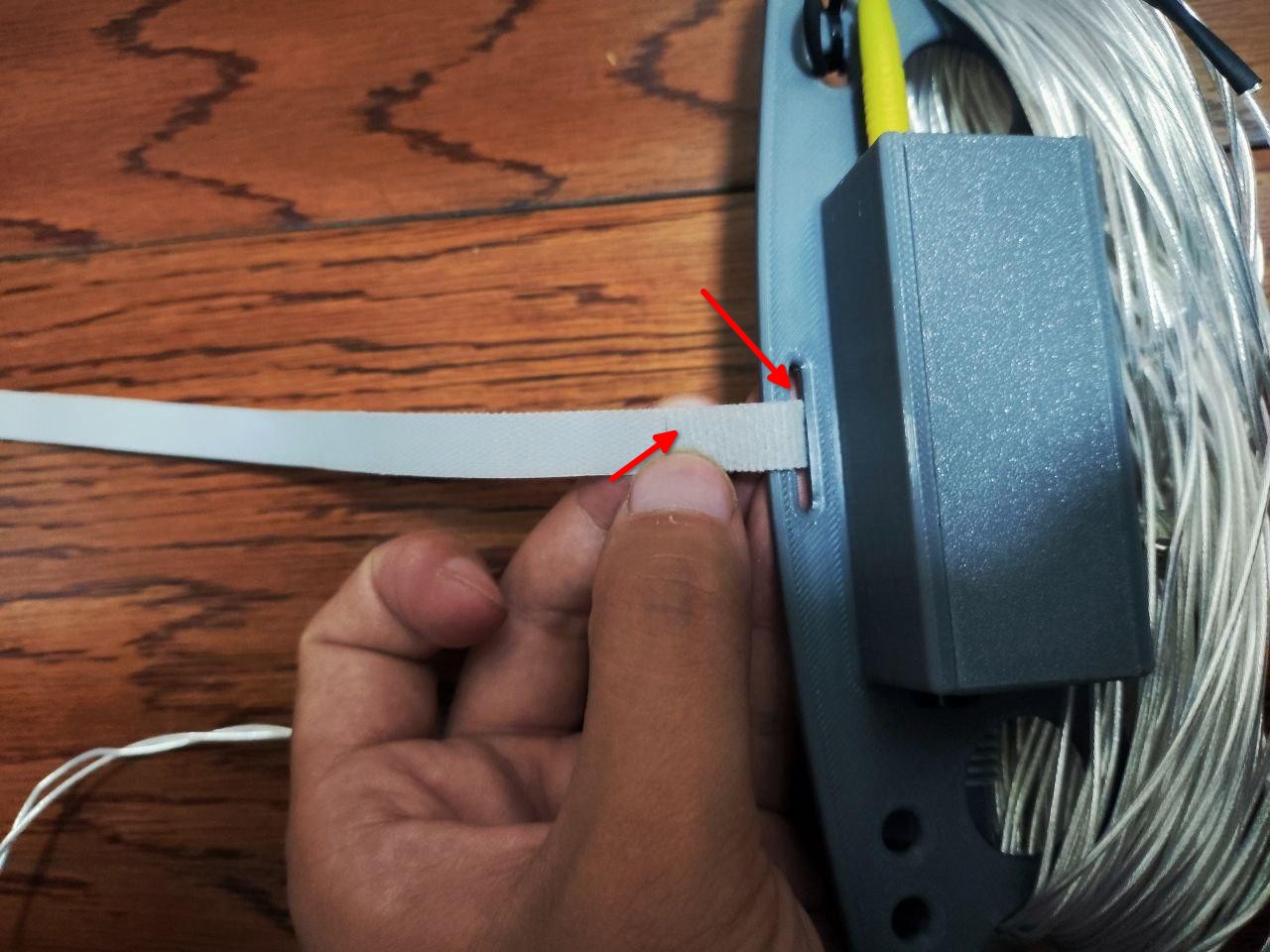

将魔术贴扎带穿过绕线板上的开口，并使用热熔胶或者其他方式固定：

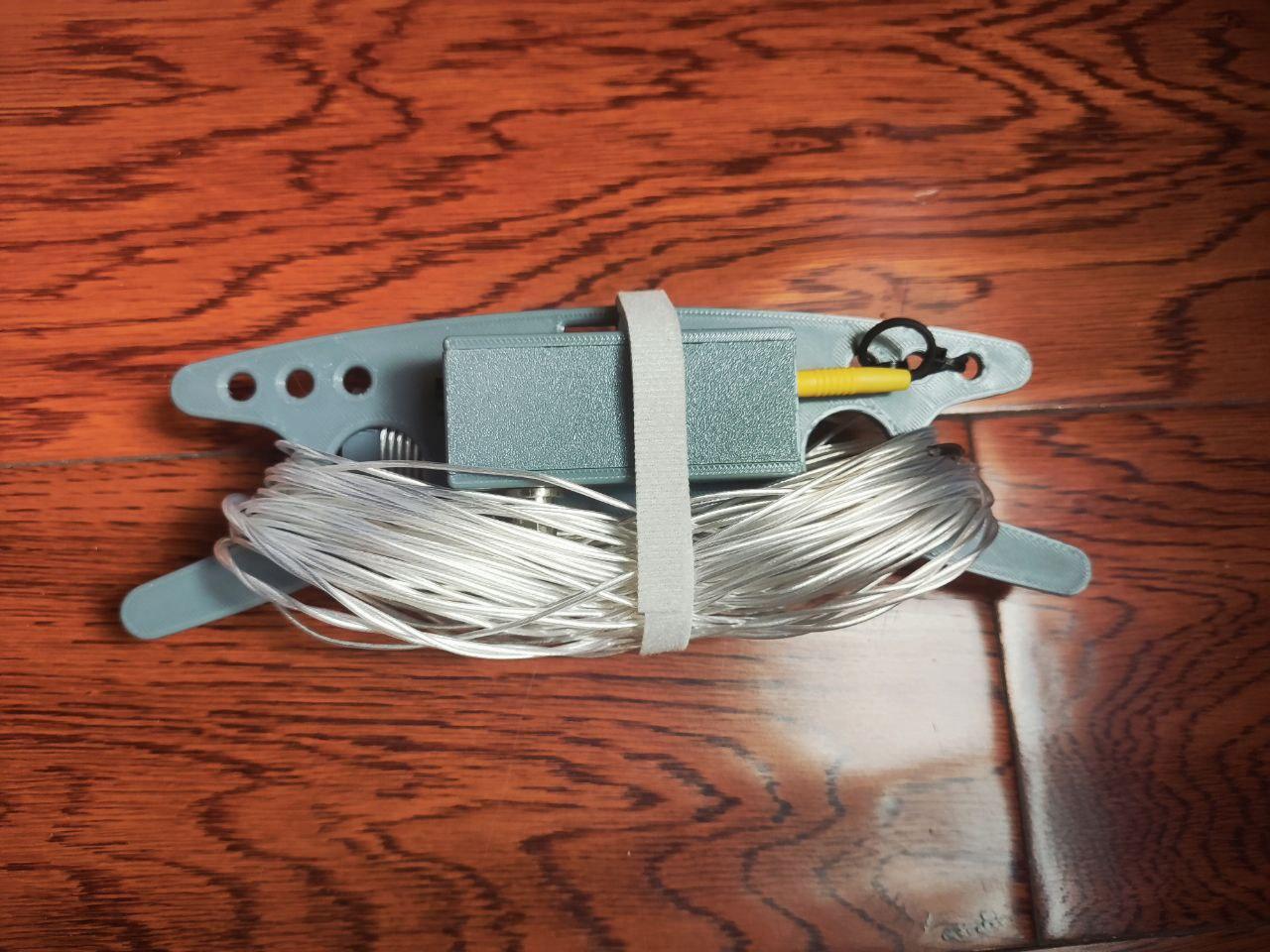

成品展示

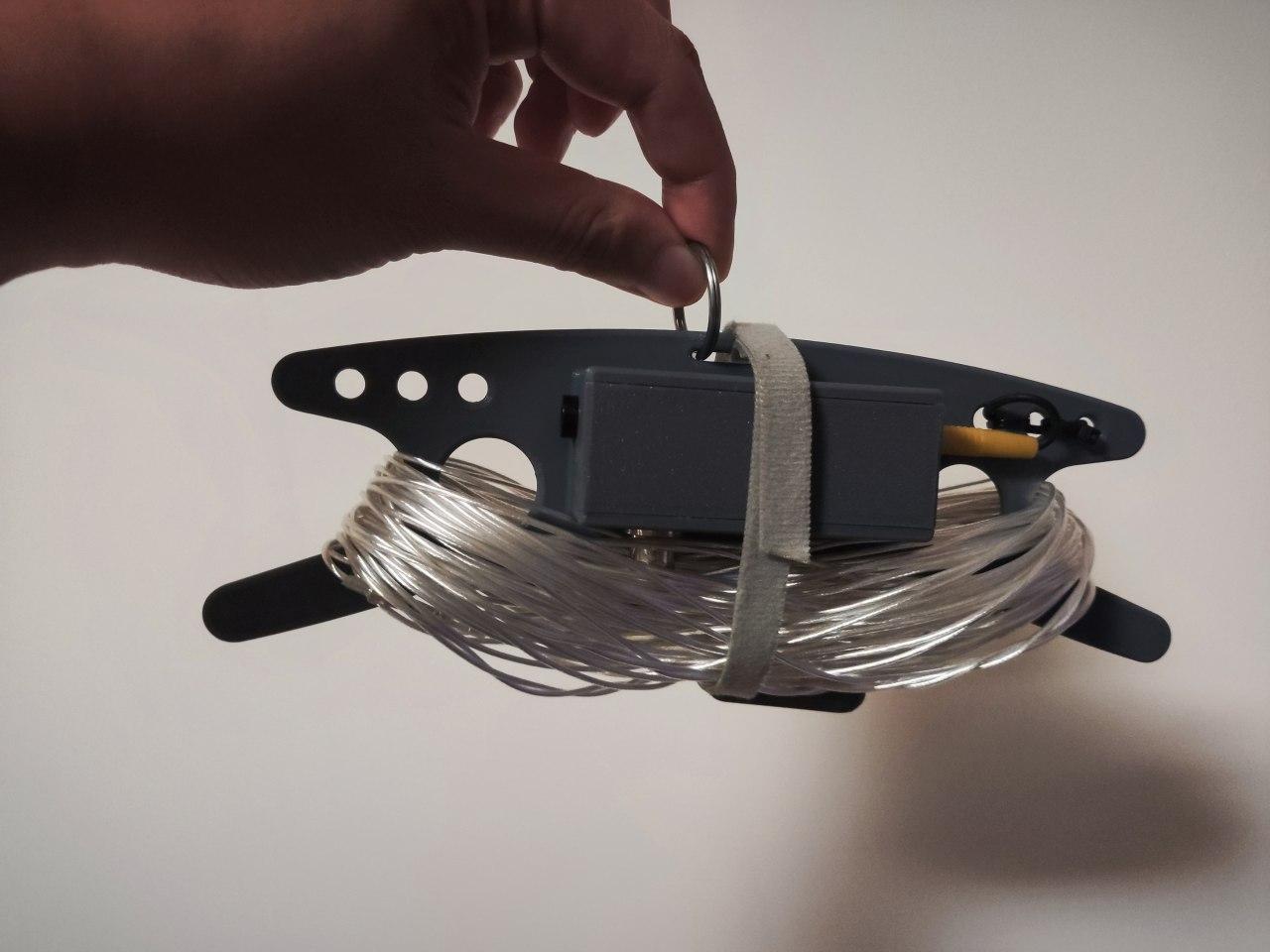

钥匙圈 (可选)

可将 25mm 钥匙圈安装于绕线板槽孔处，可增加一个重心平衡的挂载点

调谐

根据实际情况，移动绝缘子的位置，改变振子回折长度即可（不建议修剪） 根据我的经验，使用1.5uH补偿电感时，振子全长大概 19.3m 左右，可以以此为基准再根据实际情况细调
